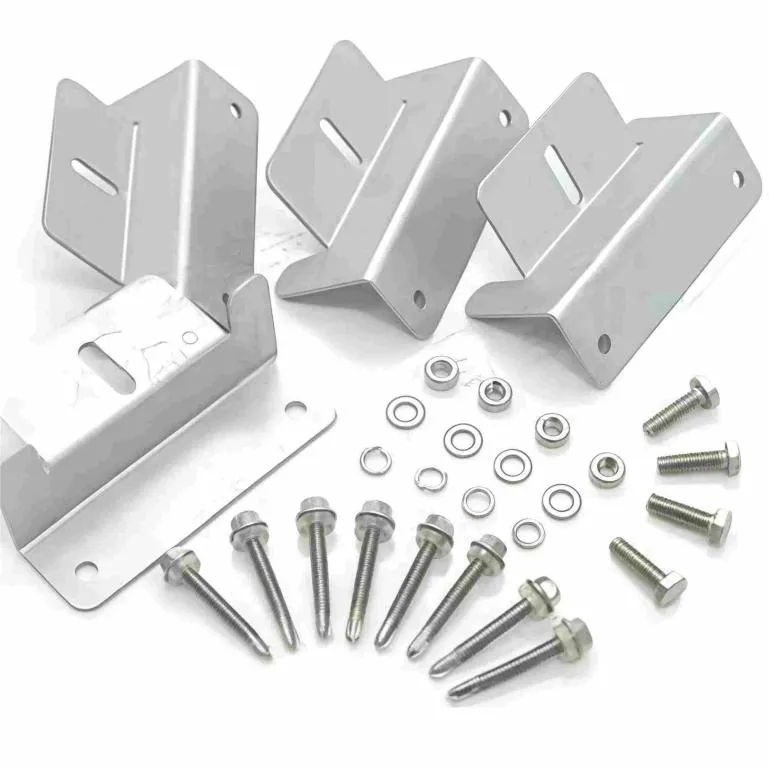

सोलर पैनल माउंटिंग के लिए Z-ब्रैकेट

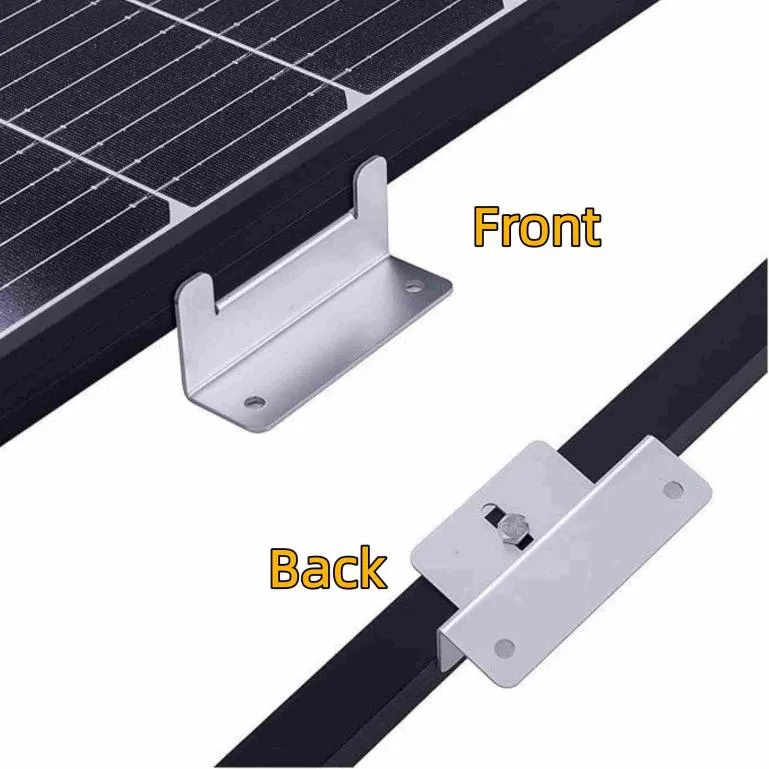

ज़ियामेन ऑनर एनर्जी का यह Z-ब्रैकेट एल्यूमीनियम सौर पैनल ब्रैकेट अनुकूलन और थोक का समर्थन करता है। आम रेल-आधारित माउंटिंग के विपरीत, यह पीवी ब्रैकेट सीधे आरवी या शिपिंग कंटेनर की छत पर लगाया जाता है। Z-आकार की संरचना केबल रूटिंग और गर्मी अपव्यय के लिए पैनल और छत की सतह के बीच एक अंतर बनाती है। स्थापना के दौरान, स्व-टैपिंग स्क्रू या बोल्ट नीचे के छेद से गुजरते हैं और सीधे वाहन या कंटेनर की छत पर लॉक हो जाते हैं - किसी माउंटिंग रेल की आवश्यकता नहीं होती है। सपाट छतों और सीमित भार क्षमता वाले आरवी और कंटेनरों के लिए, यह विधि भागों की संख्या और कुल वजन को कम करती है। रेल-मुक्त माउंटिंग समाधान खरीदने के इच्छुक सोलर इंस्टॉलरों और रूपांतरण कार्यशालाओं के लिए उपयुक्त।

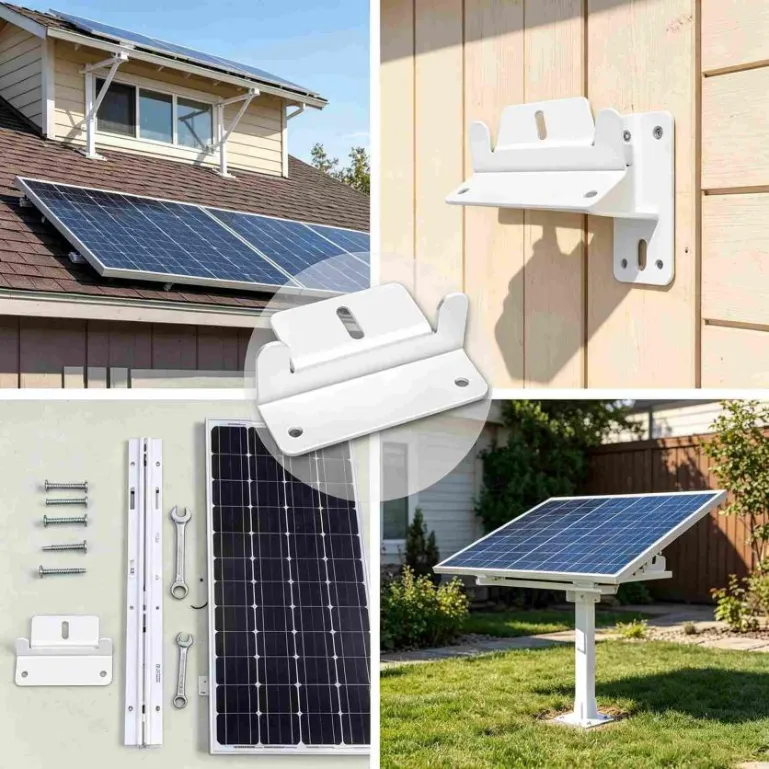

आवेदन

एल आरवी छतें: आंतरिक प्रणालियों को बिजली देने के लिए सीधे सपाट छत पर स्थापित की जाती हैं।

एल शिपिंग कंटेनर टॉप: कंटेनर घरों या मोबाइल ऊर्जा भंडारण इकाइयों के लिए।

एल विशेष वाहन: कैम्पेरवैन, इंजीनियरिंग वाहन, आदि।

एल अस्थायी इमारतें: प्रीफ़ैब घर, गार्ड बूथ और अन्य फ्लैट-छत वाले सौर सेटअप।

तकनीकी मापदंड

अक्सर पूछे जाने वाले प्रश्न

1. यह Z-ब्रैकेट सीधे RV छत पर लगाया जाता है। आप वॉटरप्रूफिंग कैसे संभालते हैं?

ब्रैकेट स्वयं जलरोधक नहीं है. स्थापना के दौरान, स्क्रू को अंदर डालने से पहले स्क्रू के छेद के चारों ओर सीलेंट (जैसे ब्यूटाइल या सिलिकॉन) लगाएं। ब्रैकेट बेस और छत की सतह के बीच एक वॉटरप्रूफ गैसकेट या पट्टी जोड़ने की भी सिफारिश की जाती है, ताकि बारिश का पानी छेद के माध्यम से रिस न सके। यदि आरवी छत फाइबरग्लास या धातु की है, तो बेहतर आसंजन के लिए सीलेंट लगाने से पहले सतह को अच्छी तरह से साफ करें।

2. रेल के बिना, क्या कंटेनर की छत पर सीधा माउंटिंग पर्याप्त मजबूत है?

भार क्षमता दो चीजों पर निर्भर करती है: कंटेनर छत की मोटाई और सामग्री, और बन्धन विधि। मानक स्टील कंटेनरों के लिए, छत पैनल आमतौर पर 1.6 मिमी से 2.0 मिमी मोटा होता है। जेड-ब्रैकेट के बहु-बिंदु बल वितरण के साथ संयुक्त सीलेंट के साथ स्व-टैपिंग स्क्रू का उपयोग करना, आम तौर पर मानक आकार के सौर पैनलों के लिए पर्याप्त है। एल्यूमीनियम या फ़ाइबरग्लास छतों के लिए, पहले पैनल की मोटाई की जाँच करें। यदि आवश्यक हो, तो स्क्रू को बाहर निकलने से रोकने के लिए अंदर एक बैकिंग प्लेट लगाएं या रिवेट नट्स का उपयोग करें।

3. यदि आरवी या कंटेनर की छत पूरी तरह से सपाट नहीं है तो क्या होगा?

छोटी-मोटी असमानता आमतौर पर ठीक है. जेड-ब्रैकेट बेस में एक संपर्क सतह होती है जो कसने के बाद फ्लश बैठ सकती है। हालाँकि, यदि छत पर ध्यान देने योग्य वक्र या असमान धब्बे हैं, तो ब्रैकेट बेस के नीचे शिम जोड़ना बेहतर है, या स्थापना के बाद पैनल पर असमान तनाव को कम करने के लिए मोटा एल्यूमीनियम ब्रैकेट (उदाहरण के लिए, 3.0 मिमी) चुनना बेहतर है। ड्रिलिंग से पहले, फिट की जांच के लिए ब्रैकेट को छत पर रखें।
