सोलर एंड क्लैंप

निश्चित घटक: क्लैंप बॉडी और बोल्ट के समन्वय के माध्यम से, फोटोवोल्टिक मॉड्यूल के अंत को समर्थन के गाइड रेल पर मजबूती से लॉक किया जाता है, जिससे मॉड्यूल के स्वयं के वजन और बाहरी भार (जैसे हवा और बर्फ, हवा का दबाव) को संतुलित किया जाता है।

बफरिंग सुरक्षा: कुछ अंत क्लैंप अंदर रबर या सिलिकॉन गास्केट से सुसज्जित होते हैं, जो घटक फ्रेम और धातु क्लैंप बॉडी के बीच सीधे घर्षण को कम कर सकते हैं, फ्रेम को खरोंचने से रोक सकते हैं, और साथ ही तापमान परिवर्तन के कारण होने वाले थर्मल विस्तार और संकुचन तनाव को कम कर सकते हैं।

अनुकूलन और समायोजन: सौर पैनल अंत क्लैंप के विभिन्न विनिर्देशों को विभिन्न मोटाई (आमतौर पर 20-50 मिमी) और विभिन्न फ्रेम प्रकार (जैसे एल्यूमीनियम मिश्र धातु, फाइबरग्लास प्रबलित प्लास्टिक) के फोटोवोल्टिक मॉड्यूल के लिए अनुकूलित किया जा सकता है, जो विभिन्न स्थापना आवश्यकताओं को पूरा करता है।

एंड रेल क्लैंप का उपयोग व्यापक रूप से जमीन पर लगे फोटोवोल्टिक पावर स्टेशनों, छत पर वितरित फोटोवोल्टिक सिस्टम और फोटोवोल्टिक पर्दे की दीवारों जैसे परिदृश्यों में किया जाता है। यह विशेष रूप से फ्लैट-बिछाई या झुकी हुई स्थापना संरचनाओं के लिए उपयुक्त है जहां घटकों के किनारे को ठीक करने की आवश्यकता होती है। यह फोटोवोल्टिक समर्थन प्रणालियों में एक अनिवार्य सहायक फिक्सिंग घटक है।

अंत क्लैंप को चार प्रकारों में विभाजित किया गया है:

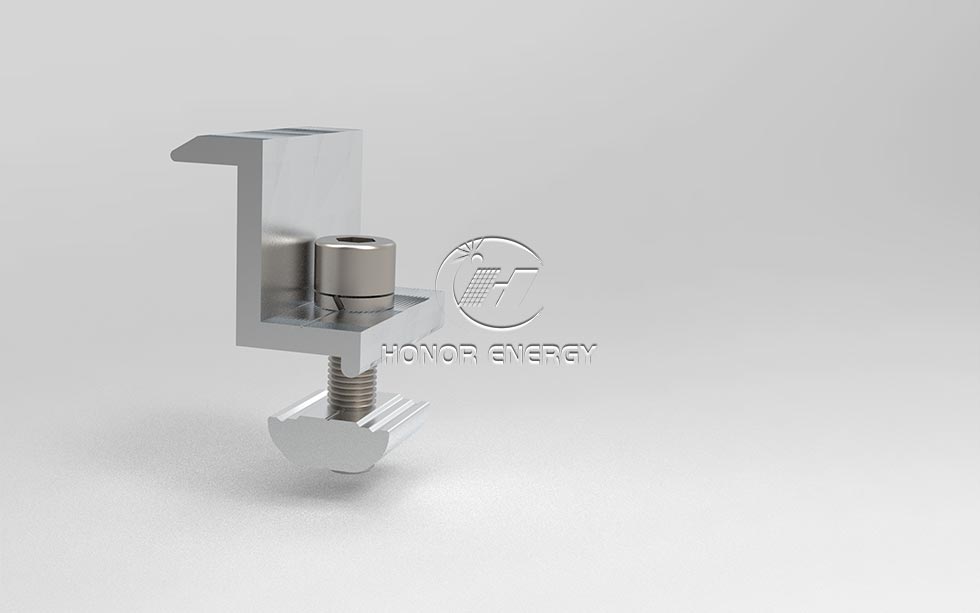

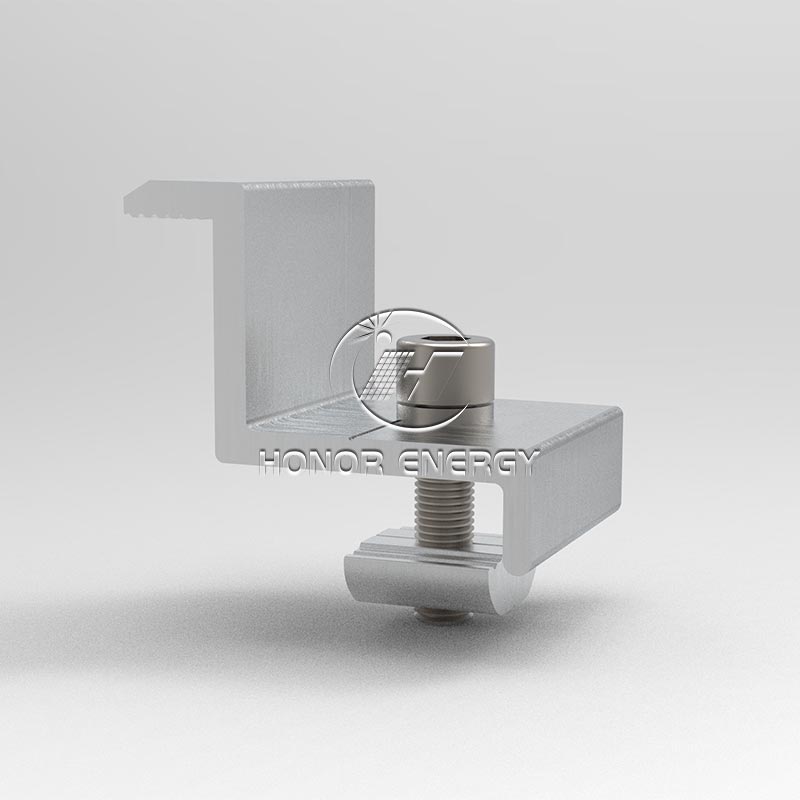

1. साधारण अंत क्लैंप: बोल्ट समायोजन को कई मोटाई के घटकों के लिए अनुकूलित किया जाता है, जो लचीले ढंग से विनिर्देश अंतर पर प्रतिक्रिया करता है।

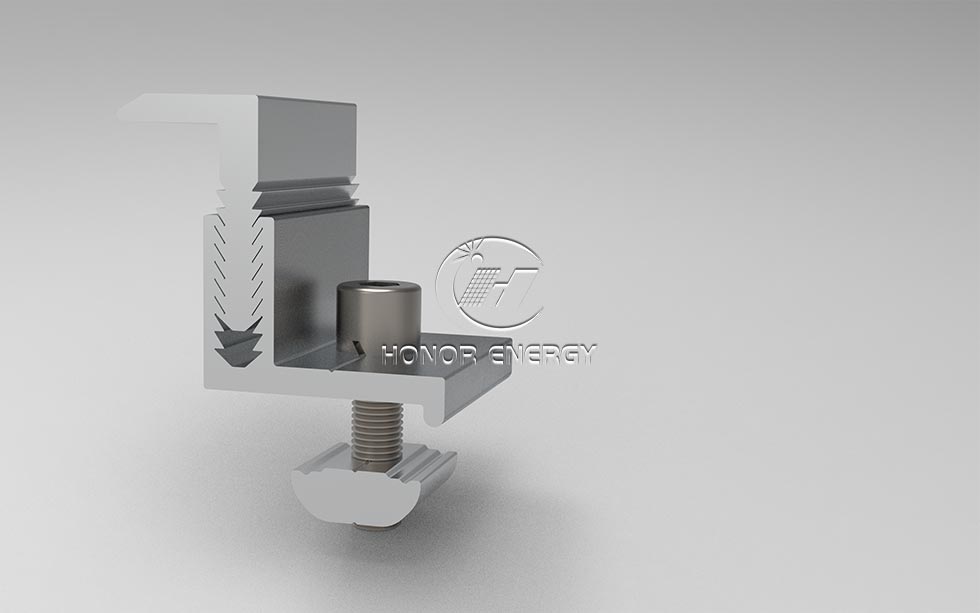

2. समायोज्य अंत क्लैंप: बोल्ट समायोजन को कई मोटाई के घटकों के लिए अनुकूलित किया जाता है, जो लचीले ढंग से विनिर्देश अंतर पर प्रतिक्रिया करता है।

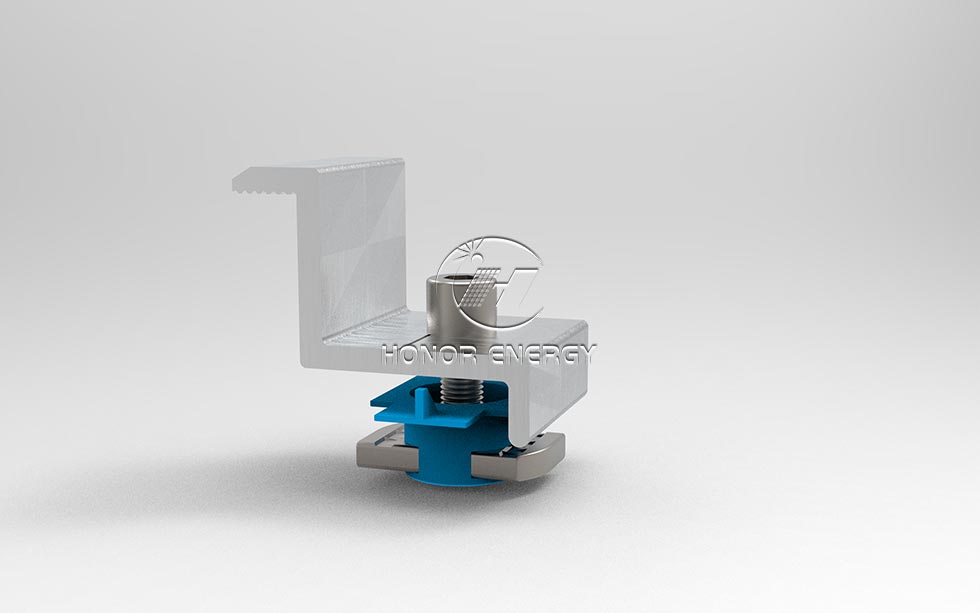

3.प्लास्टिक विंग एंड क्लैंप: प्लास्टिक फ्लैंज और गास्केट के साथ, यह खरोंच-प्रतिरोधी, तनाव कम करने वाला और फ्रेम की सुरक्षा करता है।

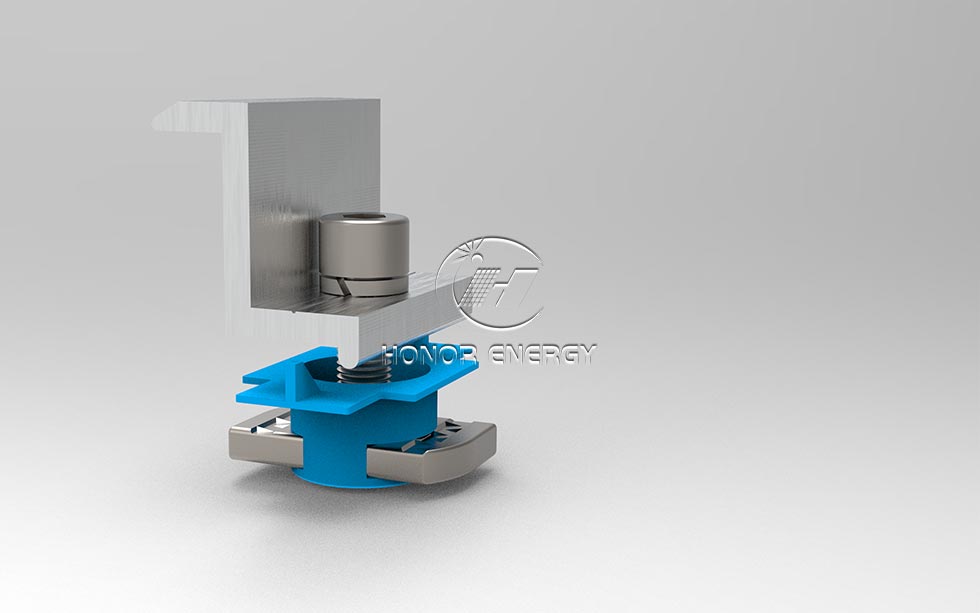

4.रैपिड एंड क्लैंप: स्नैप-ऑन/स्लॉट डिज़ाइन टूल-फ्री त्वरित इंस्टॉलेशन को सक्षम बनाता है और बड़े पैमाने पर निर्माण को गति देता है।

फ़ायदा

1. कवर किए गए मॉडलों की पूरी श्रृंखला: समायोज्य, मानक, प्लास्टिक विंग और त्वरित मॉडल सभी उपलब्ध हैं, जो 20 से 55 मिमी तक के घटकों के साथ संगत हैं, खरोंच प्रतिरोध और त्वरित स्थापना के लिए सभी आवश्यकताओं को पूरा करते हैं।
2. विवरण बोनस अंक: प्लास्टिक विंग मॉडल में एक डबल बफर सुरक्षात्मक फ्रेम है, समायोज्य मॉडल बिल्कुल ठीक-ठीक है, काले मॉडल में दृश्यों का एक मैट मिश्रण है, और 100,000 चक्रों के बाद स्थायित्व के लिए त्वरित-इंस्टॉलेशन स्नैप-ऑन का परीक्षण किया गया है।
3. मन की शांति की गारंटी: आईईसी प्रमाणीकरण + 12 साल की वारंटी, कम नुकसान के साथ थोक खरीद और मन की शांति

स्थापना निर्देश

स्थापना से पहले

जांचें कि मॉडल सौर अंत क्लैंप (20-55 मिमी) की मोटाई से मेल खाता है, और स्थापना सतह पर तेल के दाग और धूल को साफ करें।

स्थापना प्रक्रिया

स्थिति निर्धारण: क्लैंप बॉडी को घटक के किनारे और गाइड रेल के बीच केन्द्रित करें, और किनारों को संरेखित करें।
प्री-फिक्सिंग: हल्का बल लगाने और घटकों को समतल करने के लिए बोल्ट को मैन्युअल रूप से कस लें।
कसना: बिना किसी ढीलेपन के चुस्त फिट सुनिश्चित करने के लिए 8-12N·m पर कसने के लिए टॉर्क रिंच का उपयोग करें।

विशेष संस्करण नोट

प्लास्टिक विंग एंड क्लैंप: प्लास्टिक फ्लैंज पूरी तरह से घटक के किनारे के अनुरूप होना चाहिए।
रैपिड एंड क्लैंप: कार्ड स्लॉट में धकेलने के बाद, बकल को तब तक दबाएं जब तक कि वह "क्लिक" के साथ लॉक न हो जाए, और फिर धीरे से तब तक दबाएं जब तक कि कोई विस्थापन न हो।
