स्टील सोलर रेल क्लैंप

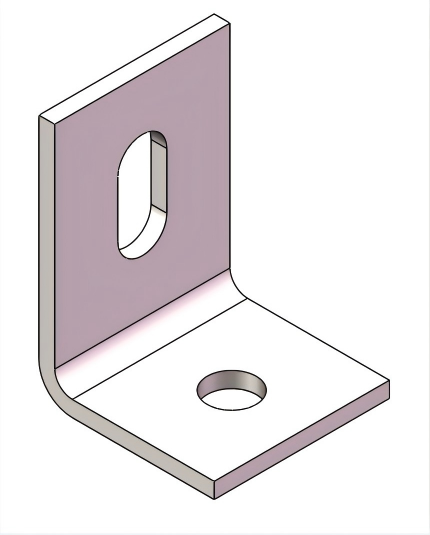

नए ग्राहक अपने उत्पादों को अनुकूलित कराने के लिए कारखाने में आ सकते हैं। सोलर माउंटिंग सिस्टम में स्टील सोलर रेल क्लैंप एक सरल लेकिन गंभीर रूप से महत्वपूर्ण कनेक्टिंग घटक है। इसका विशिष्ट रूप एक मजबूत समकोण एल-आकार, उच्च गुणवत्ता वाले स्टील से सटीक-रोल्ड या ठंडा-निर्मित है। क्रॉस-सेक्शन डिज़ाइन यांत्रिक भार-वहन क्षमता और सामग्री दक्षता के बीच संतुलन बनाता है। यह अद्वितीय समकोण संरचना दोहरी दिशा में झुकने की कठोरता प्रदान करती है। एक छोर पूर्व-ड्रिल किए गए छेद के माध्यम से मुख्य क्रॉसबीम पर सुरक्षित रूप से लॉक किया गया है, जबकि दूसरा छोर फोटोवोल्टिक मॉड्यूल को सहन करने वाले अनुदैर्ध्य रेल का मजबूती से समर्थन करता है।

स्थापना और उपयोग

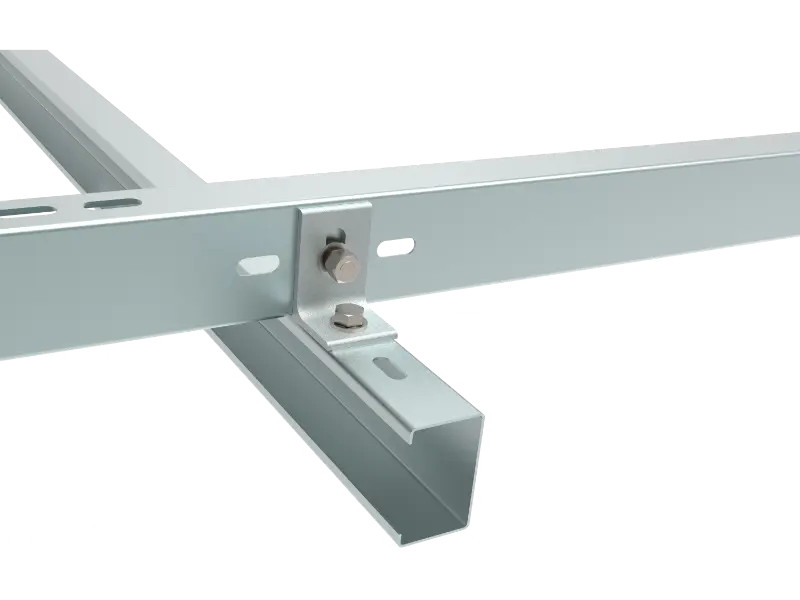

सोलर स्टील रेल क्लैंप की स्थापना स्थिति आमतौर पर पूर्व-स्थापित ब्रैकेट के अनुदैर्ध्य बीम और रेल के बीच होती है, जिसका अर्थ है कि यह रेल को अनुदैर्ध्य बीम तक सुरक्षित करने का कार्य करता है। इसलिए, प्रत्येक पूर्व-स्थापित ब्रैकेट में इनमें से कम से कम दो घटक होने चाहिए, सटीक संख्या व्यक्तिगत पूर्व-स्थापित ब्रैकेट पर रेल की संख्या पर निर्भर करती है। जब पैनल को लंबवत रूप से लगाया जाता है, तो आमतौर पर चार का उपयोग किया जाता है; जब क्षैतिज रूप से स्थापित किया जाता है, तो आमतौर पर चार या पांच का उपयोग किया जाता है।

सोलर स्टील रैकिंग क्लैंप की स्थापना प्रक्रिया सीधी है। सभी आवश्यक घटकों में स्वयं ब्रैकेट और दो M10*30 बोल्ट शामिल हैं। एकमात्र आवश्यक उपकरण एक स्क्रूड्राइवर है। स्थापित करने के लिए, पहले ब्रैकेट को अनुदैर्ध्य बीम पर रखें और बोल्ट लगाएं, लेकिन उन्हें अभी तक कसें नहीं। इसके बाद, रेल को ब्रैकेट के साथ रखें और इसे छेदों के साथ संरेखित करें। नोट: रेल स्थापित करने से पहले कम से कम दो ब्रैकेट लगे होने चाहिए। अंत में, इंस्टॉलेशन पूरा करने के लिए बोल्ट को कस लें।

टिप्पणी:

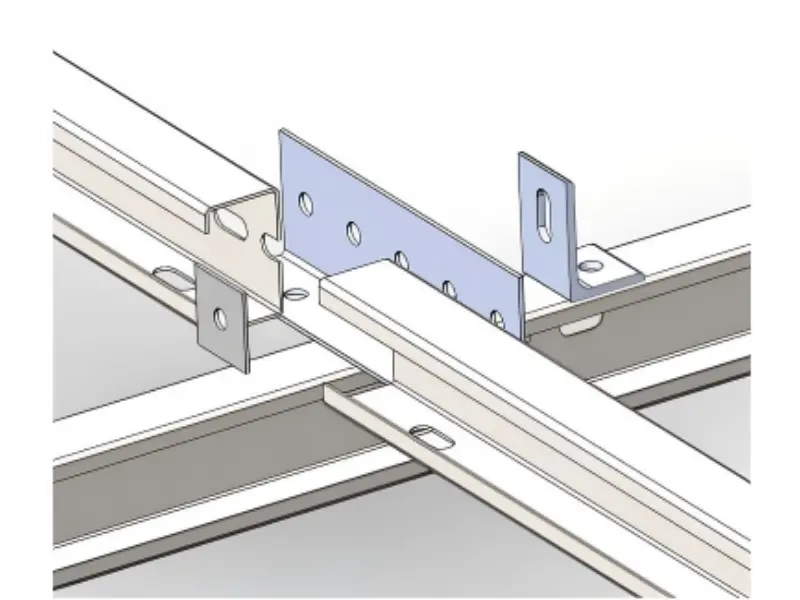

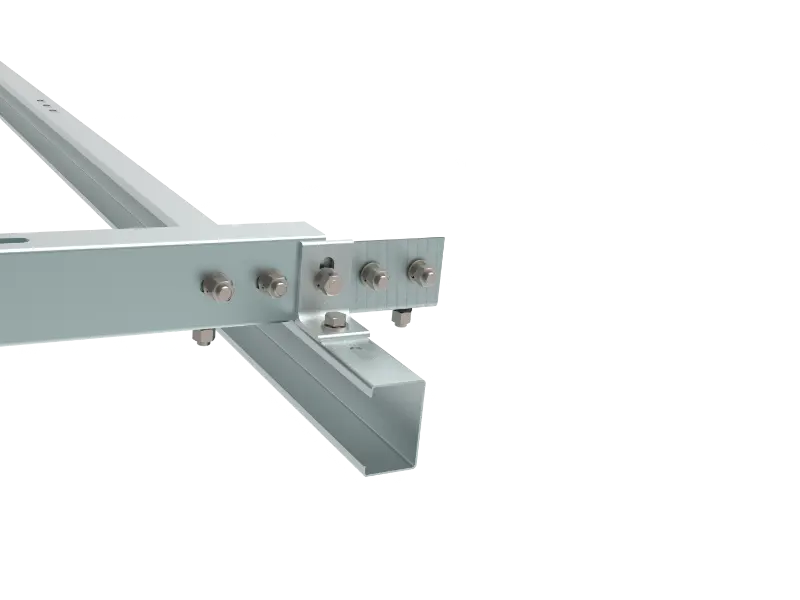

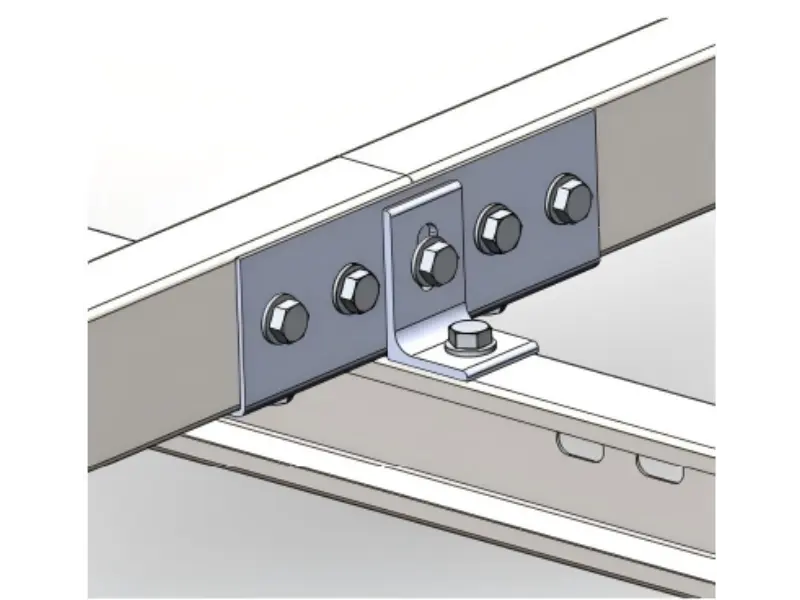

हालाँकि स्टील सोलर रैकिंग क्लैंप की स्थापना प्रक्रिया सीधी है, एक खंड पर विशेष ध्यान देने की आवश्यकता है: पहली और आखिरी सरणियों की स्थापना। इन दो सरणियों को स्थापित करते समय, उन्हें आम तौर पर रेल कनेक्शन बिंदुओं पर लगाया जाता है। इसका मतलब है कि उन्हें रेल कनेक्टर्स के साथ एक साथ स्थापित किया जाना चाहिए, जिससे उन्हें सुरक्षित करने के लिए एक अतिरिक्त शिम जोड़ना और लंबे बोल्ट का उपयोग करना आवश्यक हो जाएगा।
