सोलर माउंटिंग एल-फुट

हम वर्षों से सोलर माउंटिंग व्यवसाय में हैं, और यहाँ ज़ियामेन ऑनर एनर्जी में हैं। ऑक्सीकरण प्रतिरोध और बाहरी स्थायित्व में सुधार के लिए सोलर माउंटिंग एल-फुट की सतह को एनोडाइजिंग से उपचारित किया जाता है। अपनी कॉम्पैक्ट एल-आकार की संरचना के साथ, पीवी एल फुट सौर रेल और सहायक संरचनाओं के बीच एक स्थिर कनेक्शन प्रदान करता है। यह 41×41 मिमी और 41×62 मिमी प्रोफाइल सहित सामान्य सौर माउंटिंग रेल के साथ संगत है, और इसका व्यापक रूप से धातु छत प्रणालियों, कंक्रीट छत प्रतिष्ठानों और जमीन पर लगे सौर माउंटिंग संरचनाओं में उपयोग किया जाता है।

सोलर माउंटिंग एल फुट संरचना

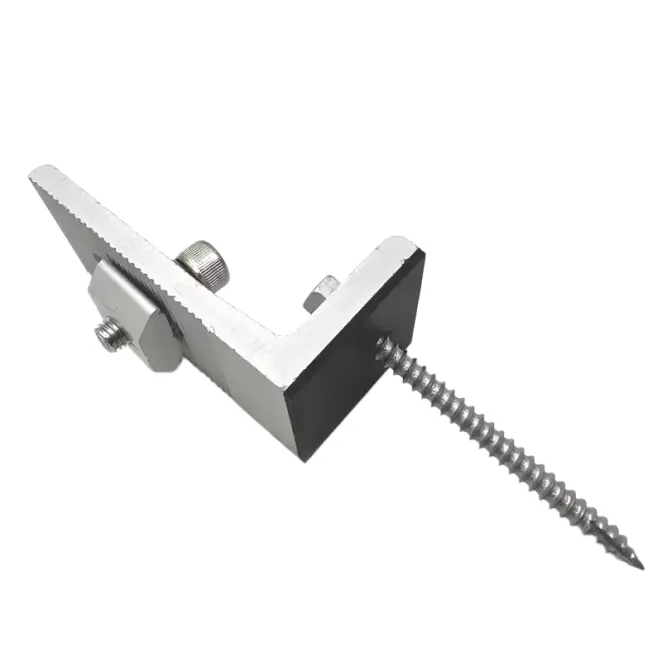

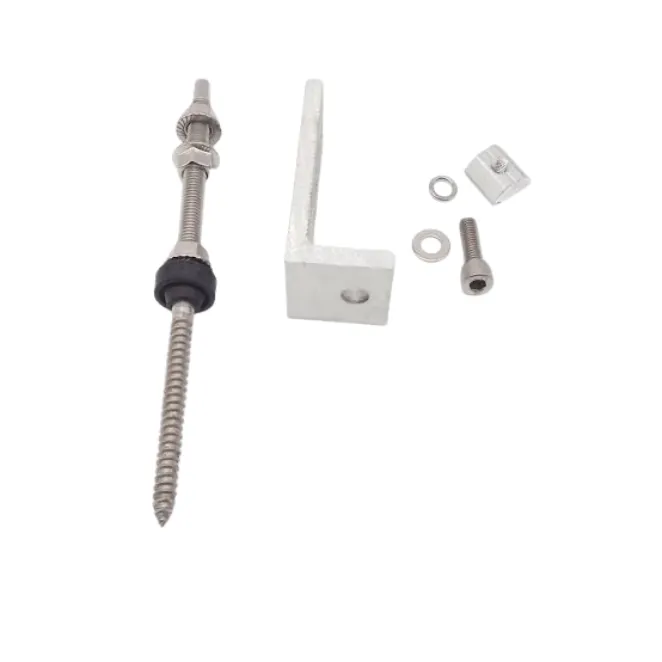

पीवी एल फ़ुट एक समकोण ब्रैकेट है जिसका उपयोग सौर माउंटिंग सिस्टम में फोटोवोल्टिक रेल को सहायक संरचनाओं से जोड़ने के लिए किया जाता है। यह सौर मॉड्यूल और रेल से यांत्रिक भार को छत या नींव तक स्थानांतरित करता है।

सामान्य लोड पथ है:

सौर मॉड्यूल → रेल → एल फुट → छत संरचना/नींव

क्षैतिज आधार सहायक सतह पर तय होता है, जबकि ऊर्ध्वाधर खंड बोल्ट के माध्यम से सौर रेल से जुड़ता है। स्लॉटेड डिज़ाइन स्थापना के दौरान स्थिति समायोजन की अनुमति देता है, रेल संरेखण और विभिन्न छत स्थितियों के साथ संगतता में सुधार करता है।

सामग्री और भूतल उपचार

6005-T5 एल्यूमिनियम मिश्र धातु

सोलर माउंटिंग एल फीट मुख्य रूप से 6005-टी5 एल्यूमीनियम मिश्र धातु से निर्मित होते हैं, जो ताकत, हल्के डिजाइन और संक्षारण प्रतिरोध का संतुलन प्रदान करता है।

एनोडाइज्ड सतह एक सुरक्षात्मक ऑक्साइड परत बनाती है जो नमी, ऑक्सीकरण और बाहरी पर्यावरणीय जोखिम के खिलाफ प्रतिरोध में सुधार करती है। तटीय या अत्यधिक संक्षारक वातावरण में अनुप्रयोगों के लिए, परियोजना आवश्यकताओं के अनुसार स्टेनलेस स्टील विकल्पों का चयन किया जा सकता है।

उत्पाद की विशेषताएँ

समायोज्य कनेक्शन डिजाइन

एकीकृत स्लॉट डिज़ाइन एल फुट और सौर रेल के बीच लचीली स्थिति की अनुमति देता है, जिससे विभिन्न बढ़ते संरचनाओं में संरेखण बनाए रखने में मदद मिलती है।

हल्के एल्युमीनियम निर्माण

फोटोवोल्टिक माउंटिंग अनुप्रयोगों के लिए आवश्यक यांत्रिक शक्ति को बनाए रखते हुए एल्यूमीनियम मिश्र धातु संरचना घटक वजन को कम करती है। यह इसे बड़े पैमाने की सौर परियोजनाओं के लिए उपयुक्त बनाता है जहां घटक वजन और स्थापना दक्षता महत्वपूर्ण विचार हैं।

रेल अनुकूलता

सौर माउंटिंग एल फीट आमतौर पर उपयोग किए जाने वाले पीवी रेल प्रोफाइल के साथ संगत हैं, जिनमें शामिल हैं:

· 41×41 मिमी एल्यूमीनियम रेल

· 41×62 मिमी एल्यूमीनियम रेल

· अनुकूलित रेल प्रणालियाँ

प्रदर्शन विशेषताएँ

संरचनात्मक भार समर्थन

सोलर माउंटिंग एल फुट का लोड प्रदर्शन सामग्री ग्रेड, मोटाई, आयाम, फिक्सिंग विधि और सिस्टम डिज़ाइन पर निर्भर करता है।

एल फीट का उपयोग करने वाले विशिष्ट पीवी माउंटिंग सिस्टम 60 मीटर/सेकेंड तक हवा की गति और 1.4-1.5 केएन/एम² के आसपास बर्फ भार वाले अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। वास्तविक प्रदर्शन परियोजना-विशिष्ट संरचनात्मक गणना और पर्यावरणीय स्थितियों पर निर्भर करता है।

संक्षारण प्रतिरोध

एनोडाइज्ड एल्यूमीनियम और स्टेनलेस स्टील फास्टनरों का संयोजन दीर्घकालिक आउटडोर फोटोवोल्टिक अनुप्रयोगों के लिए संक्षारण प्रतिरोध प्रदान करता है। उचित सामग्री चयन पर्यावरणीय जोखिम और धातु संगतता मुद्दों के कारण होने वाले संक्षारण जोखिम को कम करने में मदद करता है।

विनिर्माण प्रक्रिया

सोलर माउंटिंग एल फीट का निर्माण स्टैम्पिंग, एक्सट्रूज़न प्रोसेसिंग और सीएनसी मशीनिंग सहित प्रक्रियाओं के माध्यम से किया जाता है।

मानक उच्च-मात्रा उत्पादन के लिए, स्टैम्पिंग सुसंगत आयाम और कुशल विनिर्माण प्रदान करता है। सीएनसी मशीनिंग का उपयोग अनुकूलित डिज़ाइन, विशेष आयाम और कम मात्रा की आवश्यकताओं के लिए किया जाता है।

विनिर्माण गुणवत्ता पर केंद्रित है:

· आयामी सटीकता

· स्लॉट और छेद की सटीकता

· सतह के उपचार की निरंतरता

· संरचनात्मक अखंडता

एनोडाइजिंग प्रक्रिया कठोरता, संक्षारण प्रतिरोध और मौसम प्रतिरोध को बढ़ाकर एल्यूमीनियम घटकों की सतह के प्रदर्शन में सुधार करती है।

अनुप्रयोग

धातु छत सौर प्रणाली

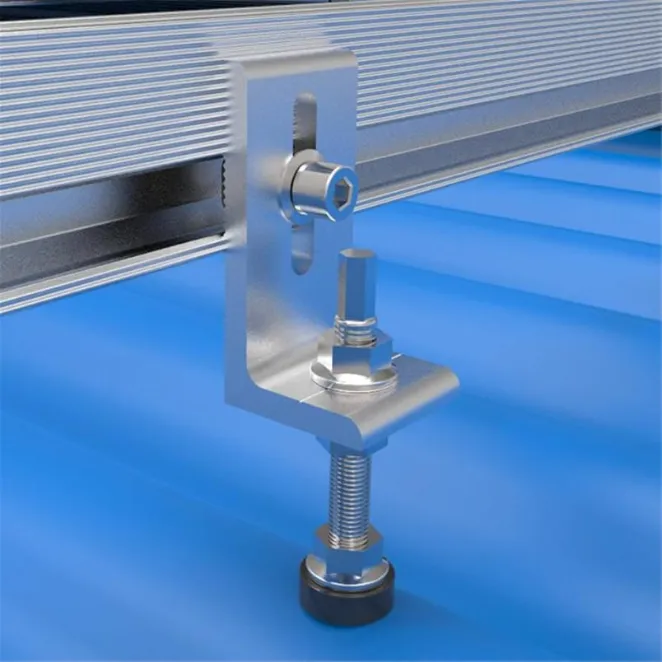

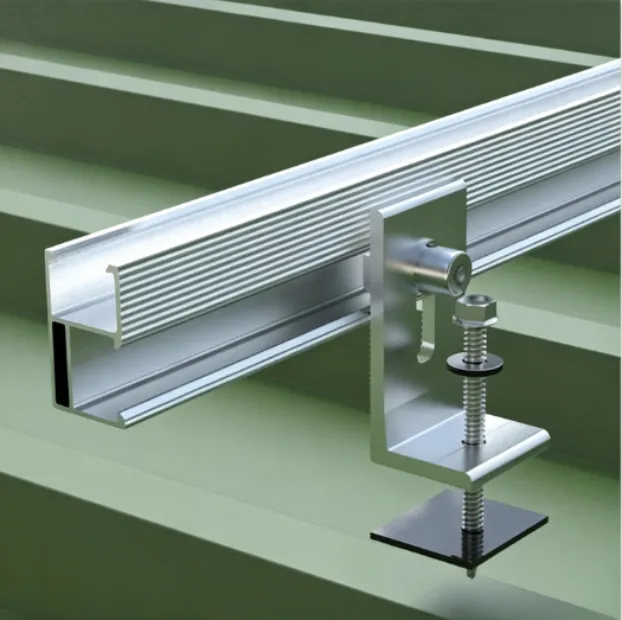

सोलर माउंटिंग एल फीट का व्यापक रूप से ट्रैपेज़ॉइडल और नालीदार धातु की छतों पर उपयोग किया जाता है। उनकी कॉम्पैक्ट संरचना पीवी रेल को उपयुक्त फास्टनरों का उपयोग करके सीधे छत सहायक संरचनाओं से जोड़ने की अनुमति देती है।

स्टैंडिंग सीम रूफ सिस्टम

खड़ी सीम वाली छतों के लिए, छत की सतह में सीधे प्रवेश किए बिना रेल कनेक्शन प्रदान करने के लिए एल फीट को छत के क्लैंप के साथ जोड़ा जा सकता है।

कंक्रीट की छत प्रणाली

कंक्रीट की छतों पर, पीवी रेल को जोड़ने और सौर मॉड्यूल का समर्थन करने के लिए उपयुक्त माउंटिंग बेस या एंकर के साथ एल फीट स्थापित किए जा सकते हैं।

ज़मीन पर स्थापित सौर संरचनाएँ

सोलर माउंटिंग एल-फुट का उपयोग जमीन पर लगे सौर प्रणालियों में भी किया जा सकता है जहां समायोज्य रेल कनेक्शन और कॉम्पैक्ट माउंटिंग घटकों की आवश्यकता होती है।

सोलर माउंटिंग एल-फीट का चयन कैसे करें

सामग्री चयन

मानक फोटोवोल्टिक अनुप्रयोगों के लिए, एनोडाइज्ड उपचार के साथ 6005-टी5 एल्यूमीनियम मिश्र धातु को आमतौर पर इसकी ताकत-से-वजन अनुपात और संक्षारण प्रतिरोध के कारण चुना जाता है।

तटीय क्षेत्रों, औद्योगिक वातावरण, या उच्च संक्षारण जोखिम वाले स्थानों के लिए, स्टेनलेस स्टील या अन्य संक्षारण प्रतिरोधी सामग्री का चयन किया जा सकता है।

मोटाई चयन

अंतिम मोटाई का चयन सिस्टम लोड आवश्यकताओं, छत की स्थिति और माउंटिंग डिज़ाइन के अनुसार किया जाना चाहिए।

आयाम चयन

एल फुट आयाम सौर रेल प्रणाली और स्थापना संरचना से मेल खाना चाहिए। महत्वपूर्ण मापदंडों में आधार आकार, ऊर्ध्वाधर ऊंचाई, स्लॉट स्थिति और माउंटिंग होल डिज़ाइन शामिल हैं।

विभिन्न सौर माउंटिंग संरचनाओं के अनुसार अनुकूलित आयाम विकसित किए जा सकते हैं।

त्वरित चयन मार्गदर्शिका

अक्सर पूछे जाने वाले प्रश्न

Q1. सोलर माउंटिंग एल फुट क्या है?

सोलर माउंटिंग एल फुट एक एल-आकार का एल्यूमीनियम ब्रैकेट है जिसका उपयोग पीवी रेल को छत संरचनाओं या माउंटिंग नींव से जोड़ने के लिए किया जाता है। यह सोलर माउंटिंग सिस्टम में एक प्रमुख कनेक्शन घटक के रूप में कार्य करता है।

Q2. पीवी एल फीट के लिए किस सामग्री का उपयोग किया जाता है?

अधिकांश पीवी एल फीट अपनी यांत्रिक शक्ति, हल्के गुणों और संक्षारण प्रतिरोध के कारण 6005-टी5 एल्यूमीनियम मिश्र धातु से बने होते हैं।

Q3. एल फीट का उपयोग कहाँ किया जाता है?

सोलर माउंटिंग एल-फुट का उपयोग आमतौर पर धातु छत प्रणालियों, कंक्रीट छत सौर प्रतिष्ठानों, जमीन पर लगे पीवी संरचनाओं और वाणिज्यिक फोटोवोल्टिक परियोजनाओं में किया जाता है।

Q4. क्या सोलर माउंटिंग एल फीट को अनुकूलित किया जा सकता है?

हाँ। आयाम, मोटाई, स्लॉट डिज़ाइन, सतह उपचार और कनेक्शन विधियों को विभिन्न सौर माउंटिंग संरचनाओं के अनुसार अनुकूलित किया जा सकता है।

Q5. एल्यूमीनियम एल फीट की अपेक्षित सेवा जीवन क्या है?

जब उपयुक्त सामग्री, सतह के उपचार और संगत माउंटिंग घटकों के साथ उचित रूप से चयन किया जाता है, तो एनोडाइज्ड एल्यूमीनियम एल फीट फोटोवोल्टिक प्रणालियों की दीर्घकालिक परिचालन आवश्यकताओं को पूरा कर सकते हैं।

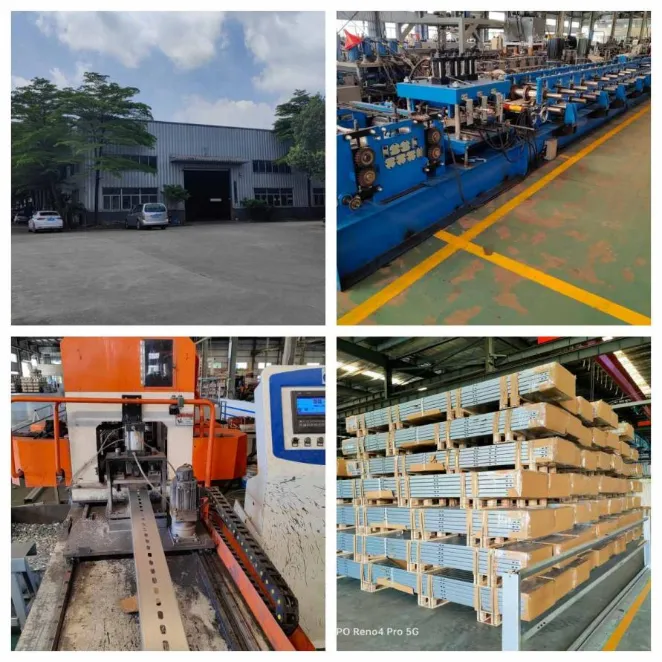

फ़ैक्टरी और गुणवत्ता नियंत्रण

ज़ियामेन ऑनर एनर्जी कच्चे माल के निरीक्षण, निर्माण या मशीनिंग, सतह के उपचार और अंतिम गुणवत्ता सत्यापन सहित नियंत्रित विनिर्माण प्रक्रियाओं के माध्यम से सौर माउंटिंग सहायक उपकरण का उत्पादन करती है।

गुणवत्ता नियंत्रण सामग्री की स्थिरता, आयामी सटीकता, सतह के उपचार की गुणवत्ता और उत्पाद प्रदर्शन पर केंद्रित है।

पैकेजिंग विकल्पों में परिवहन के दौरान घटकों की सुरक्षा के लिए लकड़ी के पैलेट और स्टील पैलेट का निर्यात करना शामिल है।

प्रमाणपत्र

ज़ियामेन ऑनर एनर्जी सौर माउंटिंग घटक उत्पादन के लिए गुणवत्ता प्रबंधन मानकों का पालन करती है, जिसमें शामिल हैं:

· आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली

· सीई-संबंधित अनुपालन आवश्यकताएँ

· जेआईएस मानक संदर्भ
