सोलर कनेक्टिंग प्लेट

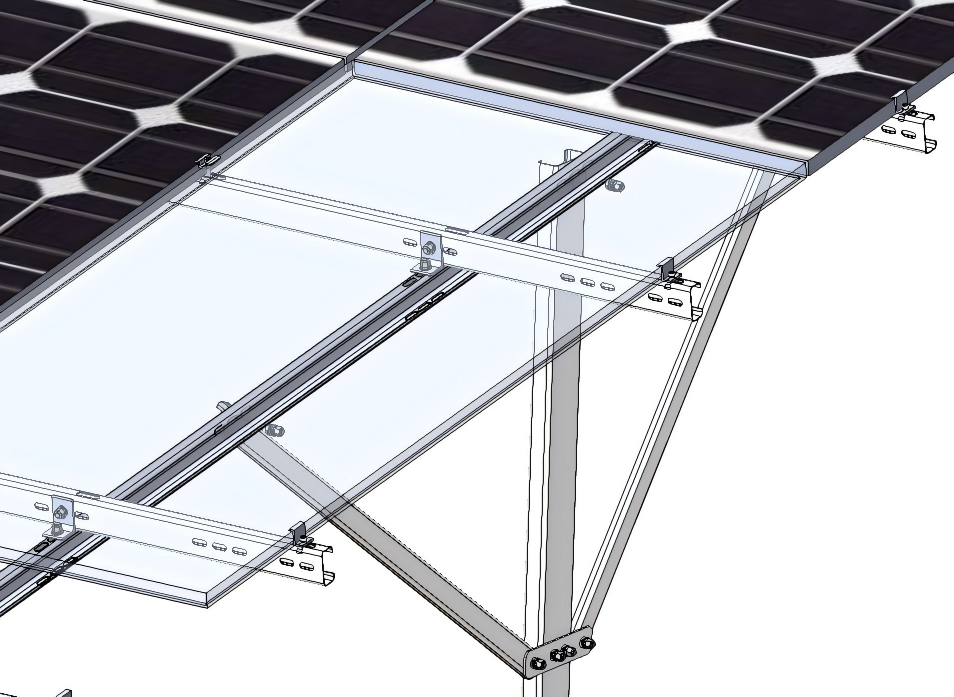

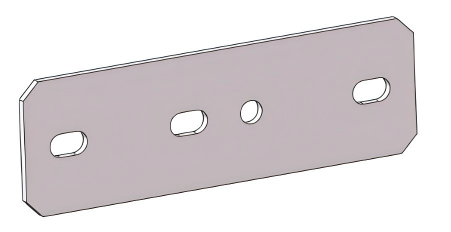

सोलर कनेक्टिंग प्लेट नामक भाग मूल रूप से धातु का एक मजबूत, सपाट टुकड़ा होता है, जिसका आकार एक मोटे आयत जैसा होता है। इसे उच्च शक्ति वाले स्टील से मजबूत बनाया गया है जिस पर जंग लगने से बचाने के लिए लेप लगाया गया है। एक बहुत ही विशिष्ट, योजनाबद्ध पैटर्न में इसमें बहुत सारे बोल्ट छेद ड्रिल किए गए हैं। इसका मुख्य काम एक सुपर ठोस लिंक होना है। यह एक हेवी-ड्यूटी कनेक्टर की तरह काम करता है जो समर्थन संरचना के दो प्रमुख हिस्सों को एक साथ जोड़ता है और लॉक करता है: क्षैतिज बीम जो सौर पैनलों को ऊपर रखते हैं और ऊर्ध्वाधर खंभे जो जमीन में लगे होते हैं। इन हिस्सों को कसकर जोड़ने से, यह सुनिश्चित होता है कि पैनलों और हवा से सारा वजन और बल पूरी संरचना के माध्यम से और जमीन में सुरक्षित रूप से स्थानांतरित हो जाता है।

कनेक्शन विधि

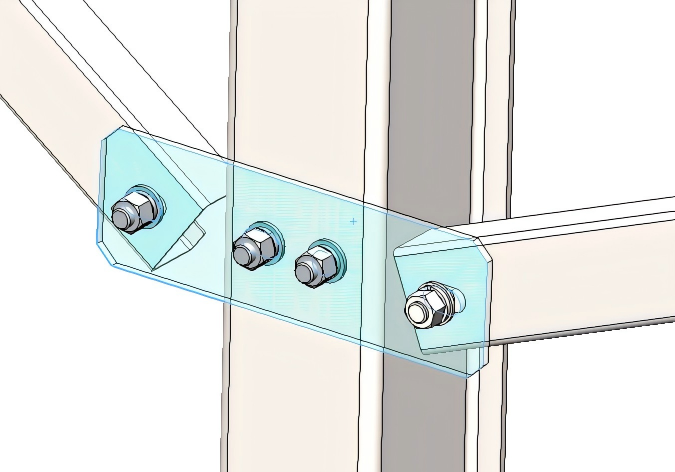

कनेक्टिंग सोलर प्लेट आमतौर पर सिंगल-कॉलम ग्राउंड सपोर्ट सिस्टम या ग्राउंड सपोर्ट सिस्टम में पाई जाती है, जिसके लिए अतिरिक्त विकर्ण ब्रेसिंग की आवश्यकता होती है। ऐसा इसलिए है क्योंकि यह सभी बलों को प्रभावी ढंग से मुख्य स्तंभ पर स्थानांतरित करता है, जिससे मुख्य अनुदैर्ध्य बीम की लंबाई मजबूत होती है और यह अपनी जगह पर सुरक्षित रहता है। इसमें कम से कम चार छेद होने चाहिए: विकर्ण ब्रेसिंग को जोड़ने के लिए बाहरी छेद, और मुख्य स्तंभ को जोड़ने के लिए दो केंद्रीय छेद।

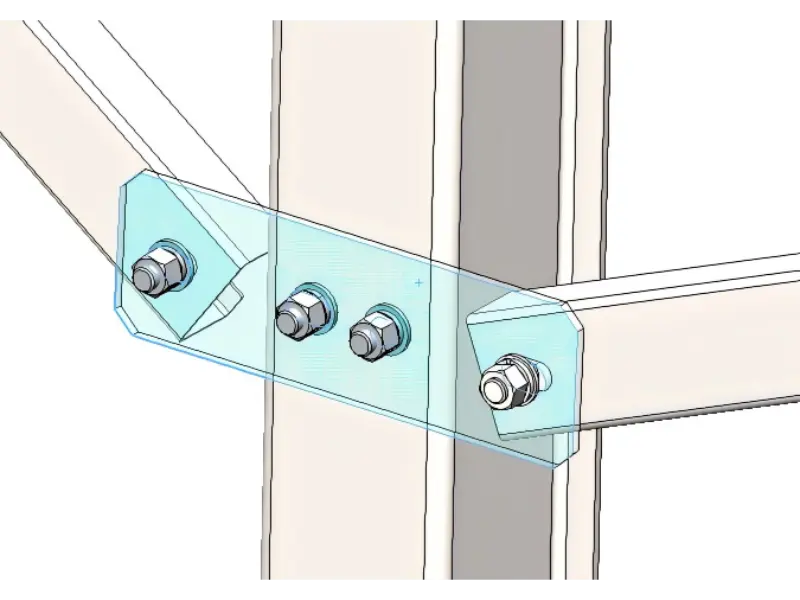

दोनों तरफ सोलर माउंट कनेक्टिंग प्लेट के छेद आमतौर पर जोड़े में व्यवस्थित होते हैं, क्योंकि आमतौर पर कॉलम में केवल दो झुके हुए केबलों को सुरक्षित करने की आवश्यकता होती है। केंद्रीय छिद्र आम तौर पर या तो क्षैतिज रूप से जोड़े में या लंबवत रूप से जोड़े में व्यवस्थित होते हैं। यद्यपि अभिविन्यास भिन्न है, तनाव वितरण मूलतः समान रहता है। आजकल, छेद आमतौर पर एक ही क्षैतिज रेखा के साथ तनाव एकाग्रता से बचने के लिए ऊर्ध्वाधर व्यवस्था में डिज़ाइन किए जाते हैं, जिससे स्थिरता बढ़ती है।

प्रारुप सुविधाये

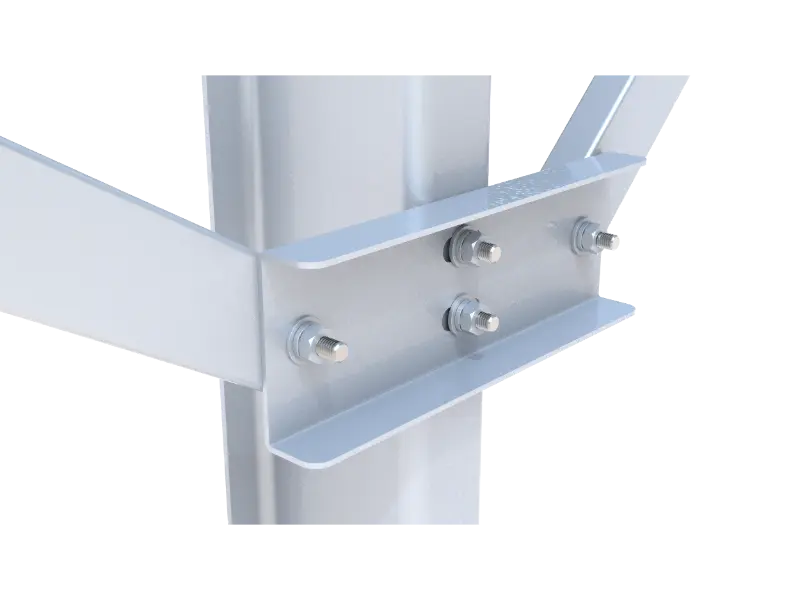

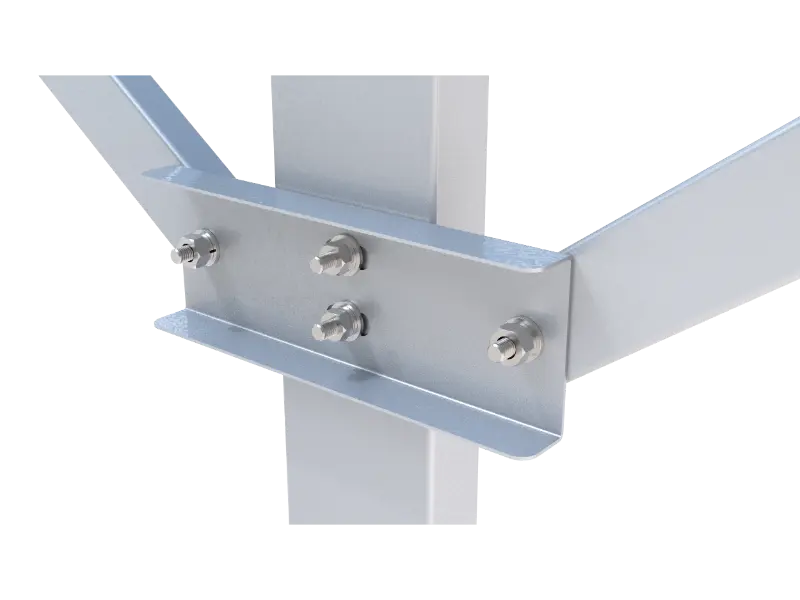

माउंट सोलर कनेक्टिंग प्लेट का डिज़ाइन भी स्मार्ट है: इसके ऊपरी और निचले किनारे मुड़े हुए या मुड़े हुए हैं। बिल्डर अक्सर इस आकृति का उपयोग उन स्थानों पर करते हैं जहां बहुत तेज़ हवा या बर्फ़ पड़ती है। कनेक्टिंग प्लेट पर मुड़े हुए किनारे एक मजबूत शिपिंग बॉक्स पर प्रबलित कोनों की तरह काम करते हैं। यह सिर्फ दिखावे के लिए नहीं है; यह वास्तव में धातु को अधिक कठोर आकार में बंद कर देता है जो लचीलेपन का प्रतिरोध करता है।
