मध्य क्लैंप और अंत क्लैंप

आइए ईमानदार रहें - जब लोग पीवी माउंटिंग सिस्टम के बारे में बात करते हैं, तो सारा ध्यान रेल, पोस्ट, नींव पर जाता है। लेकिन वे हिस्से जो वास्तव में सौर पैनलों को अपनी जगह पर रखते हैं, वे क्लैंप हैं-मध्य क्लैंप और अंत सीएलamps. ज़ियामेन ऑनर एनर्जी में, हम इस व्यवसाय में काफी समय से हैं और एक बात जानते हैं: यदि आपका क्लैंप विफल हो जाता है, तो आपकी पूरी श्रृंखला संकट में है।

मध्य क्लैंप और अंत क्लैंप वास्तव में क्या हैं, और आपको दोनों की आवश्यकता क्यों है?

ईमानदारी से कहें तो, वे दोनों एक ही मुख्य काम करते हैं: सौर पैनलों को रेल की पटरियों पर टिकाए रखना। लेकिन वे कहां बैठते हैं इससे सारा फर्क पड़ता है। मध्य क्लैंप दो पैनलों के बीच में जाते हैं।

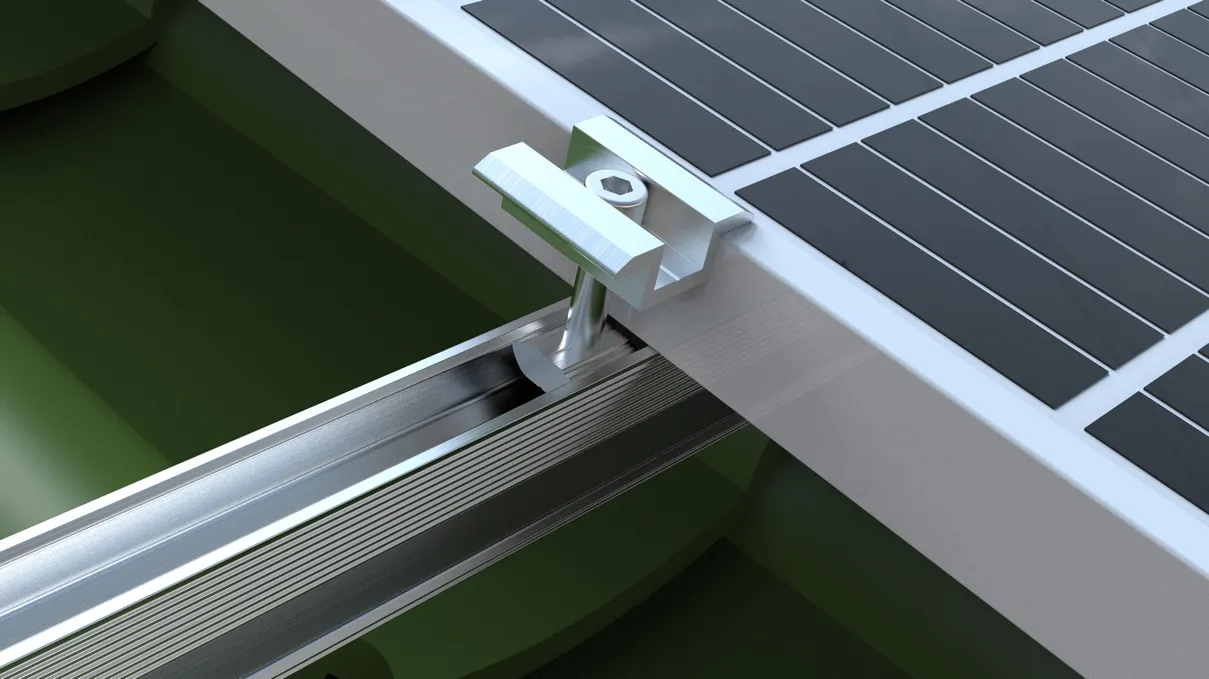

इसे चित्रित करें - आपके पास बाईं ओर एक पैनल है और दाईं ओर एक है, और एक मध्य क्लैंप गैप में दाईं ओर बैठता है, जो एक ही समय में दोनों के किनारे को पकड़ता है। यह दूरी को समान रखता है, पैनलों को संरेखण से बाहर जाने से रोकता है, और नीचे की रेल से सब कुछ कसकर बंद कर देता है। प्रत्येक पैनल को इनमें से दो की आवश्यकता होती है - प्रत्येक तरफ एक। अंत क्लैंप बुकेंड हैं। वे प्रत्येक पंक्ति के बिल्कुल आरंभ और अंत में जाते हैं, पहले और आखिरी पैनल के केवल बाहरी किनारे को पकड़ते हैं। उनका काम हवा चलने पर पूरी पंक्ति को बग़ल में फिसलने से बचाना है। उनके बिना, पैनलों की वह पंक्ति समय के साथ धीरे-धीरे ढीली होती जाएगी। तो स्पष्ट शब्दों में: मध्य क्लैंप कनेक्ट होते हैं, और अंत क्लैंप कैप। दोनों का उपयोग करें, अन्यथा आपकी सरणी लंबे समय तक एक साथ नहीं रहेगी। अंत क्लैंप (जिन्हें साइड क्लैंप या एज क्लैंप भी कहा जाता है) पैनल की प्रत्येक पंक्ति के बाहरी किनारों पर स्थापित किए जाते हैं। प्रत्येक अंतिम क्लैंप में केवल एक मॉड्यूल का बाहरी किनारा होता है, जो तेज हवाओं या कंपन के तहत पूरी पंक्ति को बग़ल में स्थानांतरित होने से रोकने के लिए "कैप" के रूप में कार्य करता है। अंत क्लैंप को मध्य क्लैंप की तुलना में अधिक सावधानीपूर्वक डिज़ाइन की आवश्यकता होती है क्योंकि वे केवल एक पैनल को पकड़ते हैं - लोड के तहत, वे घूमने लगते हैं या फ्रेम से फिसल जाते हैं यदि ठीक से इंजीनियर न किया गया हो। सरल शब्दों में: मध्य क्लैंप पैनलों के बीच कनेक्शन को संभालते हैं, और अंतिम क्लैंप किनारों को संभालते हैं। अलग-अलग पैनलों की एक पंक्ति को एक एकल, ठोस संरचना में बदलने के लिए आपको दोनों की आवश्यकता है।

विशेष विवरण

बाज़ार के अधिकांश पैनलों के साथ संगत, हमारे मध्य क्लैंप और अंत क्लैंप अधिकतम अनुकूलता के लिए डिज़ाइन किए गए हैं। मुख्यधारा के पीवी मॉड्यूल में फ्रेम की मोटाई 30 मिमी से 50 मिमी तक होती है, और हमारे उत्पाद लगभग सभी को कवर करते हैं। मानक मध्य क्लैंप आकार (मॉड्यूल मोटाई): 30 मिमी / 33 मिमी / 35 मिमी / 38 मिमी / 40 मिमी / 45 मिमी / 50 मिमी मानक अंत क्लैंप आकार (मॉड्यूल फ्रेम ऊंचाई): 35 मिमी / 40 मिमी / 45 मिमी / 50 मिमी क्लैंप लंबाई: मानक 40 मिमी, 50 मिमी, 60 मिमी - अनुरोध पर कस्टम लंबाई उपलब्ध है। पैनल स्पेसिंग (मध्य क्लैंप): 20 मिमी, 26 मिमी, 28 मिमी, आदि। हम समायोज्य मध्य क्लैंप और समायोज्य अंत क्लैंप भी प्रदान करते हैं जो एक ही मॉडल में 30/34/38/42 मिमी या 35/40/45/50 मिमी को कवर करते हैं। आपके गोदाम में कम SKU, कार्य स्थल पर कम सिरदर्द।

सामग्री और फ़िनिश

एल्यूमीनियम बॉडी, स्टेनलेस स्टील हार्डवेयर क्लैंप बाहर रहते हैं, साल दर साल धूप, बारिश और तापमान में उतार-चढ़ाव के संपर्क में रहते हैं। यदि सामग्री सही नहीं है, तो तीन से पांच वर्षों में उनमें जंग लग जाएगी। हमारे मध्य क्लैंप और अंतिम क्लैंप एल्यूमीनियम मिश्र धातु 6063-टी5 से बने हैं - पीवी माउंटिंग उद्योग में सबसे सिद्ध और व्यापक रूप से उपयोग किया जाने वाला एल्यूमीनियम ग्रेड। यह बाहरी वातावरण में 20-25 वर्षों की सेवा जीवन के साथ उच्च तन्यता ताकत, कम वजन और उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। सतह का उपचार एनोडाइज्ड है - प्राकृतिक चांदी या स्पष्ट फिनिश, 8-10 माइक्रोन की ऑक्साइड फिल्म की मोटाई के साथ। यह पतली फिल्म संक्षारण प्रतिरोध में नाटकीय रूप से सुधार करती है। विशेष आवश्यकताओं के लिए ब्लैक एनोडाइज्ड या इलेक्ट्रोफोरेटिक कोटिंग भी उपलब्ध है। हार्डवेयर स्टेनलेस स्टील 304 या 316 है - बोल्ट और नट जो जंग नहीं खाएंगे जबकि एल्यूमीनियम के हिस्से अभी भी अच्छी स्थिति में हैं। एंटी-स्लिप पैड ईपीडीएम रबर (एथिलीन प्रोपलीन डायन मोनोमर) से बने होते हैं, जो क्लैंप और मॉड्यूल फ्रेम के बीच रखे जाते हैं। ये पैड दो उद्देश्यों को पूरा करते हैं: वे हवा के भार के तहत पैनल की गति को रोकने के लिए घर्षण बढ़ाते हैं, और वे एल्यूमीनियम फ्रेम को खरोंचने या विकृत होने से बचाने के लिए क्लैंपिंग बल को कुशन करते हैं। ईपीडीएम रबर यूवी-प्रतिरोधी और आयु-प्रतिरोधी है, -40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस तक विश्वसनीय रूप से प्रदर्शन करता है।

हम किस प्रकार की पेशकश करते हैं?

आप सोचेंगे कि मध्य क्लैंप और अंतिम क्लैंप बहुत सीधे हैं - और वे अधिकतर हैं। लेकिन इन वर्षों में, हमने सीखा है कि एक आकार निश्चित रूप से सभी पर फिट नहीं बैठता है। अलग-अलग परियोजनाएँ, अलग-अलग पैनल, अलग-अलग साइट स्थितियाँ - ये सभी कुछ-न-कुछ अलग माँगते हैं। तो यहाँ वह है जो हम स्टॉक में रखते हैं: मानक मध्य क्लैंप - ये आपके वर्कहॉर्स हैं। वे पारंपरिक फ्रेम वाले क्रिस्टलीय सिलिकॉन पैनलों में फिट होते हैं, जैसा कि आप 90% परियोजनाओं पर देखते हैं। 30 मिमी से लेकर 50 मिमी तक की मॉड्यूल मोटाई के साथ संगत। कुछ भी आकर्षक नहीं, बस ठोस और विश्वसनीय। मानक अंत क्लैंप - एक ही विचार, लेकिन बाहरी किनारों के लिए। समान मोटाई सीमा, समान सीधी स्थापना। वे बिल्कुल वही करते हैं जो उन्हें करना चाहिए और वे इसे अच्छी तरह से करते हैं।

समायोज्य मध्य क्लैंप

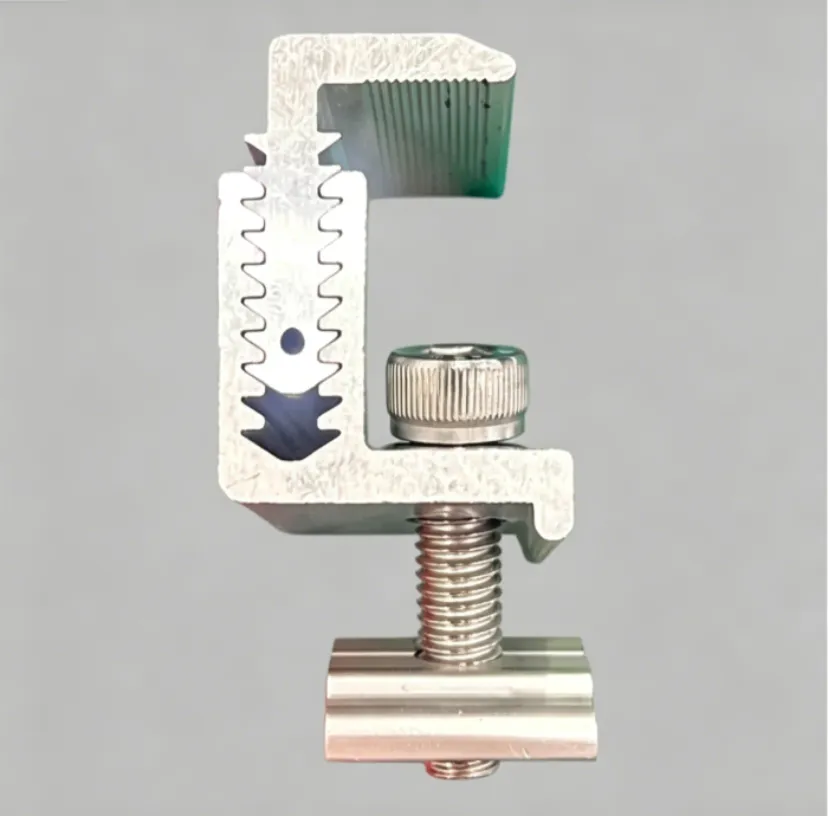

यहीं पर चीजें चतुर हो जाती हैं। एक एकल क्लैंप कई मोटाई को कवर करता है - या तो एक मॉडल में 30/34/38/42 मिमी या 35/40/45/50 मिमी। अब आपको यह अनुमान लगाने की आवश्यकता नहीं है कि आपको किस मोटाई की आवश्यकता है, अब चार अलग-अलग कार्यों के लिए चार अलग-अलग हिस्सों का भंडारण नहीं करना पड़ेगा। एक बॉक्स लें और आप अधिकांश परिदृश्यों के लिए कवर हो जाएंगे। समायोज्य अंत क्लैंप-समान समायोज्य अवधारणा, लेकिन किनारे की स्थिति के लिए। आपको अपनी पंक्तियों के सिरों पर समान लचीलापन देता है। पतली फिल्म के मध्य और अंत के क्लैंप—ये कुछ विशेष हैं। पतली फिल्म मॉड्यूल मानक क्रिस्टलीय पैनलों की तुलना में बहुत पतले होते हैं - हम 5 से 7.7 मिमी की बात कर रहे हैं। नियमित क्लैंप उन्हें ठीक से पकड़ नहीं पाएंगे। इसलिए हम एक संकीर्ण जबड़े प्रोफ़ाइल के साथ समर्पित पैनल बनाते हैं, जो विशेष रूप से किनारों को नुकसान पहुंचाए बिना पतली फिल्म पैनलों को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है। वह हमारी लाइन-अप है. यदि आपको इन मानक पेशकशों के बाहर कुछ चाहिए - एक गैर-मानक मोटाई, एक विशिष्ट लंबाई, एक विशेष फिनिश - तो हम कस्टम रन भी कर सकते हैं।

इंस्टालेशन

सरल, तेज़, कोई ड्रिलिंग की आवश्यकता नहीं क्लैंप इंस्टॉलेशन सीधा है - पैनलों में कोई ड्रिलिंग नहीं। मानक प्रक्रिया: रेल (यू-चैनल, सी-चैनल, या एल्यूमीनियम रेल) ​​को समर्थन संरचना पर माउंट करें, शीर्ष पर पीवी पैनल रखें, आसन्न पैनलों के बीच मध्य क्लैंप रखें और बाहरी किनारों पर अंत क्लैंप रखें, फिर बोल्ट को कस लें। प्रत्येक मॉड्यूल को दो मध्य क्लैंप की आवश्यकता होती है, और प्रत्येक पंक्ति को दो अंत क्लैंप की आवश्यकता होती है। मॉड्यूल की मोटाई और साइट की स्थितियों के आधार पर अनुशंसित कसने वाला टॉर्क 8-15 एनएम है। बहुत ढीला, और पैनल हवा में हिल जायेंगे; बहुत तंग, और आप मॉड्यूल फ्रेम को नुकसान पहुंचाने का जोखिम उठाते हैं। प्रत्येक शिपमेंट के साथ विस्तृत टॉर्क सिफ़ारिशें शामिल की जाती हैं।

अनुप्रयोग

छतों से लेकर ग्राउंड माउंट तक, कारपोर्ट से लेकर बीआईपीवी मिड-क्लैंप और एंड क्लैंप का उपयोग लगभग हर प्रकार के पीवी इंस्टॉलेशन में किया जाता है। वितरित छत पीवी: नालीदार स्टील की छतें, सपाट कंक्रीट की छतें, टाइल वाली ढलान वाली छतें - रेलिंग के लिए सुरक्षित पैनलों को क्लैंप करती हैं। जमीन पर लगे सौर फार्म: हजारों पैनल मध्य और अंत क्लैंप के साथ पैनल दर पैनल जुड़े हुए हैं। कारपोरेट के बारे में क्या? वही कहानी - पैनल कारपोर्ट संरचना पर चलते हैं, और क्लैंप बिल्कुल वही करते हैं जो वे हमेशा करते हैं: सब कुछ कसकर पकड़ें।

बीआईपीवी थोड़ा अलग है क्योंकि पैनल वास्तव में इमारत का ही हिस्सा हैं। लेकिन सोचो क्या? आपको अभी भी क्लैंप की आवश्यकता है। वे वैकल्पिक नहीं हैं.

और ईमानदारी से कहें तो, इससे वास्तव में कोई फर्क नहीं पड़ता कि आप सिंगल-ग्लास या डबल-ग्लास मॉड्यूल, फ्लैट-ले या टिल्टेड का उपयोग कर रहे हैं - मध्य-क्लैंप और एंड-क्लैंप वह गोंद हैं जो पूरे एरे को टूटने से बचाते हैं। उनके बिना, आपके पास ढीले पैनलों के ढेर के अलावा कुछ नहीं है।

हमारे उत्पाद क्यों चुनें?

हम इसे शुगरकोट नहीं करेंगे - ज़ियामेन ऑनर एनर्जी वर्षों से पीवी माउंटिंग व्यवसाय में है। हम ठीक-ठीक जानते हैं कि सौर स्थापना में कहाँ-कहाँ गलतियाँ होती हैं। क्लैंप छोटे हो सकते हैं, लेकिन वे लोगों की अपेक्षा से अधिक बार विफल होते हैं। ढीले पेंच, पुराना रबर, घिसा हुआ एनोडाइज्ड कोटिंग - इनमें से कोई भी विवरण संपूर्ण सरणी की सुरक्षा से समझौता कर सकता है। यही कारण है कि हम सामग्रियों पर कोई कोताही नहीं बरतते हैं: 6063-टी5 एल्यूमीनियम, 304 स्टेनलेस स्टील, और ईपीडीएम रबर - सभी सिद्ध, उद्योग-मानक समाधान। उचित एनोडाइजिंग का मतलब बिना किसी समस्या के 20 साल की आउटडोर सेवा है। हमारे विनिर्देश बाजार में उपलब्ध अधिकांश पैनलों को कवर करते हैं - 30 मिमी से 50 मिमी मोटाई, मूल रूप से सभी कवर किए गए। और यदि आपको कस्टम आकार की आवश्यकता है, तो हम वह भी कर सकते हैं। क्लैंप छोटे हैं. लेकिन उन्हें कम मत आंकिए. यदि आपको ऐसे विश्वसनीय क्लैंप की आवश्यकता है जो आपको निराश न करें, तो संपर्क करें।
