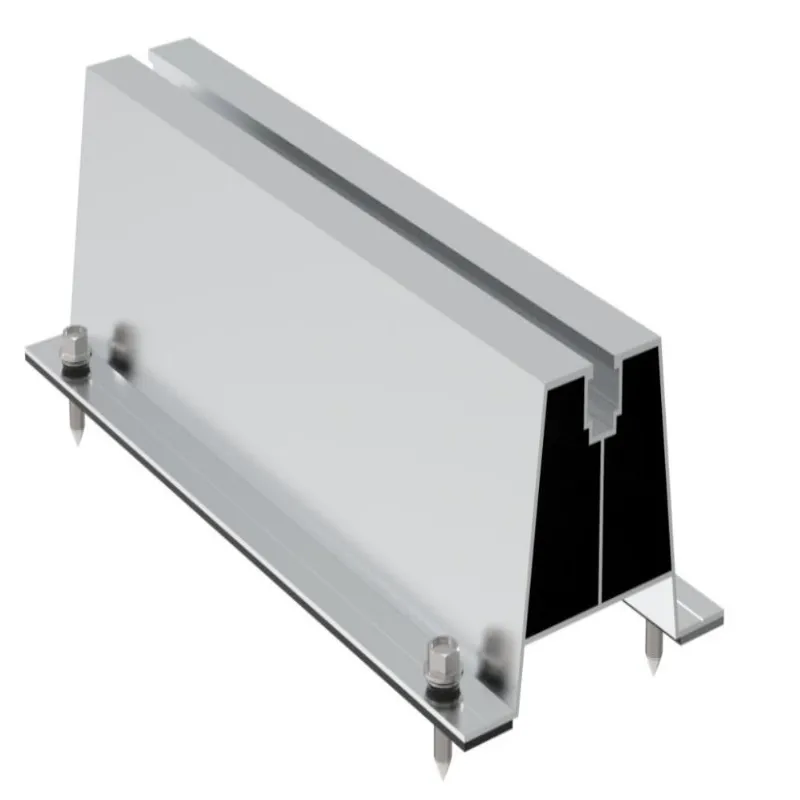

U70 एल्यूमिनियम सोलर माउंटिंग रेल

थोक खरीद के लिए ज़ियामेन ऑनर एनर्जी की U70 एल्युमीनियम सोलर माउंटिंग रेल। यह तटीय नमक स्प्रे वातावरण, बरसाती क्षेत्रों, उच्च तापमान वाले क्षेत्रों और ठंढ-प्रवण स्थानों में विश्वसनीय प्रदर्शन प्रदान करता है। हालाँकि, यह गंभीर रासायनिक संक्षारण वाली साइटों के लिए उपयुक्त नहीं है जब तक कि अतिरिक्त सुरक्षात्मक उपचार लागू न किया जाए। U70 मॉडल के अलावा, हम U30 और U50 सहित वैकल्पिक वेरिएंट भी प्रदान करते हैं। इसके अलावा, हम आपकी वास्तविक दुनिया की ऑन-साइट स्थितियों के आधार पर पेशेवर तकनीकी सिफारिशें प्रदान करने में सक्षम हैं।

उत्पाद विशिष्टताएँ

लाभ

लागत प्रभावी मिनी-रेल डिज़ाइन एल्यूमीनियम की खपत और छत के भार को कम करता है।

तेजी से ऑन-साइट इंस्टॉलेशन से बड़ी व्यावसायिक छत परियोजनाओं के लिए श्रम लागत बचती है।

वॉटरप्रूफ ईपीडीएम गैसकेट के साथ ट्रैपेज़ॉइडल/नालीदार धातु की छतों के लिए बिल्कुल उपयुक्त।

उच्च शक्ति 6005 T5 एल्यूमीनियम मिश्र धातु, अच्छी हवा और बर्फ भार प्रदर्शन।

यूनिवर्सल टी-स्लॉट, अधिकांश पीवी क्लैंप और सौर मॉड्यूल के साथ संगत।

छोटी लंबाई वाली प्रोफ़ाइल, पैकिंग और परिवहन के लिए सुविधाजनक, कम विरूपण जोखिम।

U70 एल्युमीनियम सोलर माउंटिंग रेल कैसे स्थापित करें

चरण 1: धातु की छत के नीचे शहतीर का पता लगाएं और ड्रिलिंग स्थानों को चिह्नित करें। पेंच केवल छत की शीट पर ही नहीं, बल्कि शहतीर पर भी लगने चाहिए।

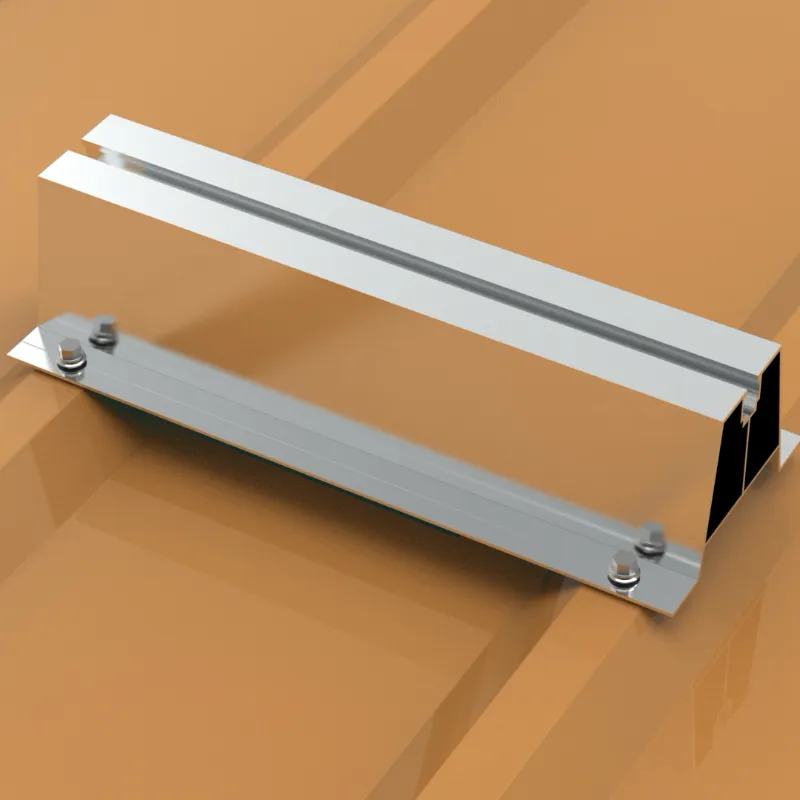

चरण 2: U70 रेल को चिह्नित स्थान पर रखें। छत के शहतीर को ईपीडीएम वॉटरप्रूफ गैसकेट के साथ सेल्फ-ड्रिलिंग स्क्रू से जकड़ें। आवश्यक टॉर्क तक कसें।

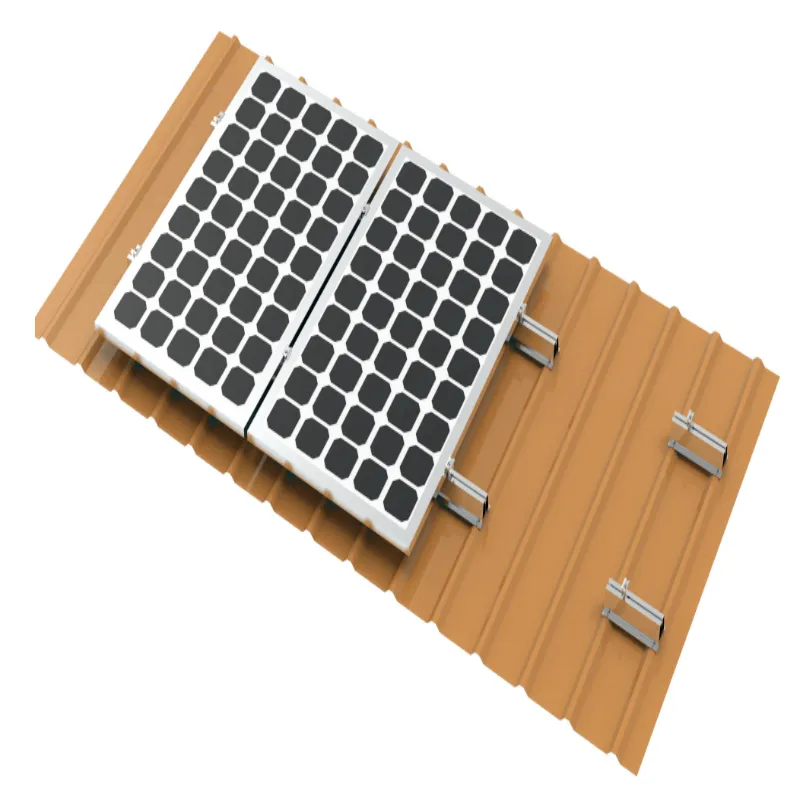

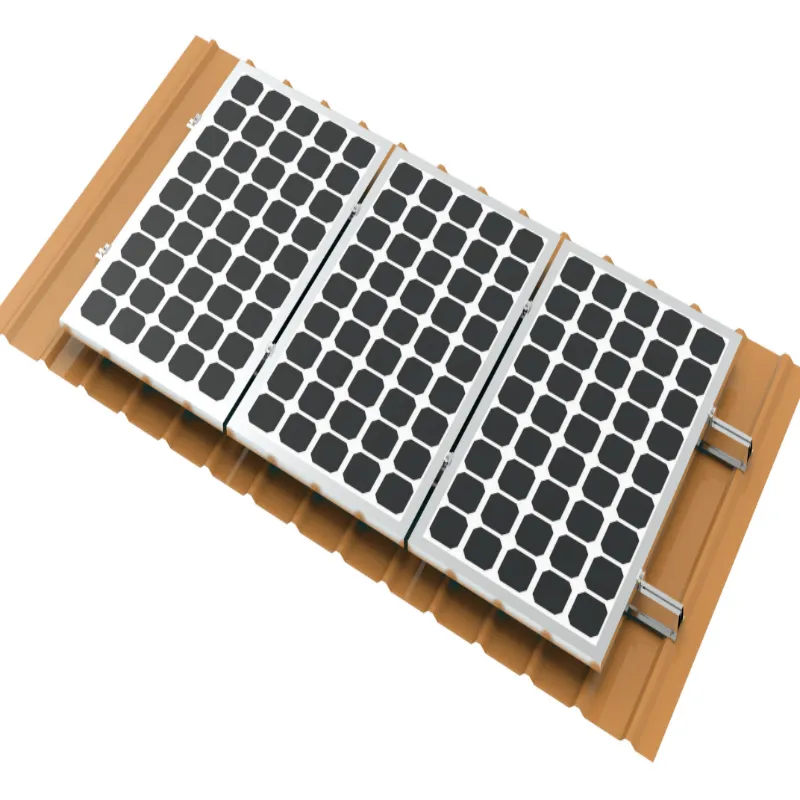

चरण 3: सौर मॉड्यूल आयाम के अनुसार कई U70 रेलों को व्यवस्थित करें। सुनिश्चित करें कि प्रत्येक मॉड्यूल का कोना रेल द्वारा समर्थित है। U70 रेल के शीर्ष पर PV मॉड्यूल बिछाएँ।

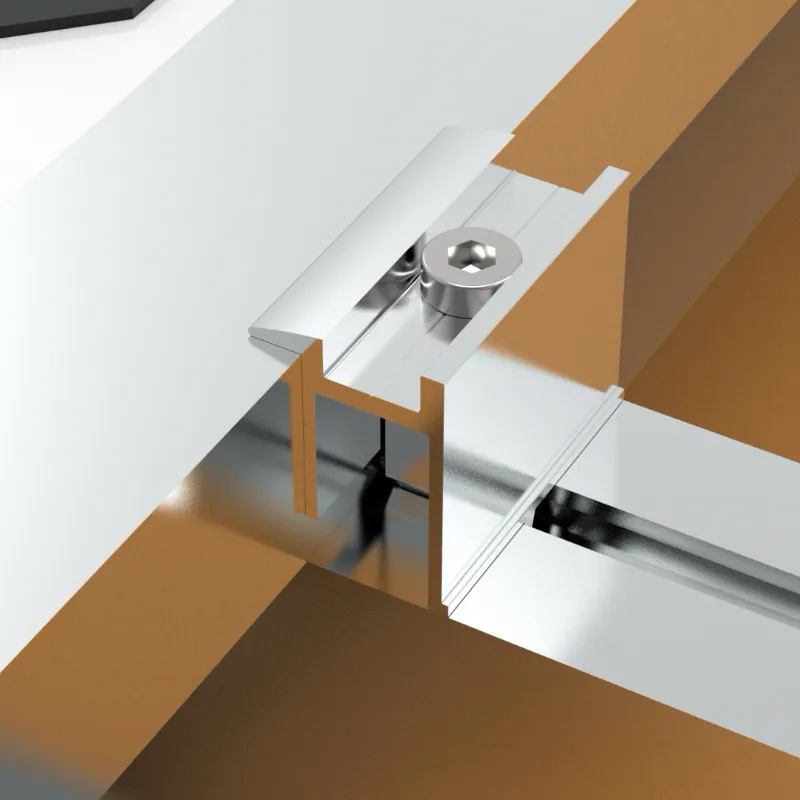

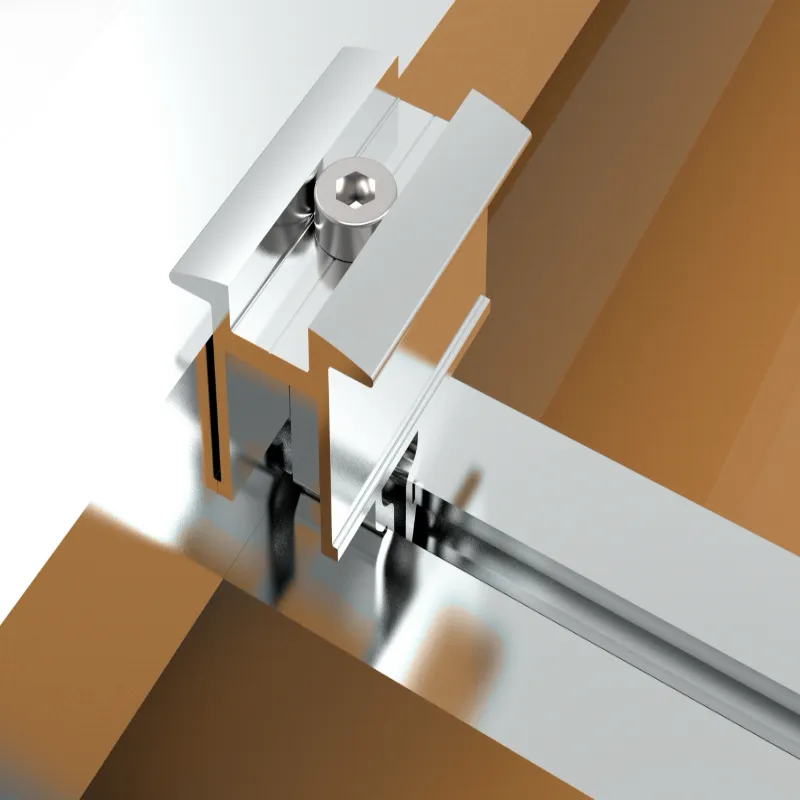

चरण 4: त्वरित इंस्टॉल एंड क्लैंप और मध्य क्लैंप स्थापित करें, और मॉड्यूल फ्रेम को मजबूती से पकड़ने के लिए निर्दिष्ट टॉर्क तक कस लें।

चरण 5: सभी स्क्रू टॉर्क और गैस्केट की अखंडता की दोबारा जांच करें; स्थापना पूर्ण.

प्रमाणीकरण

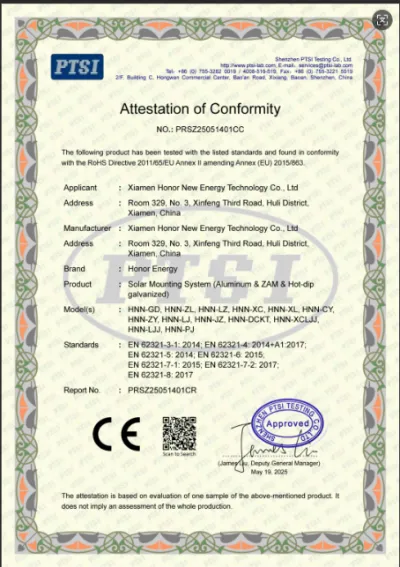

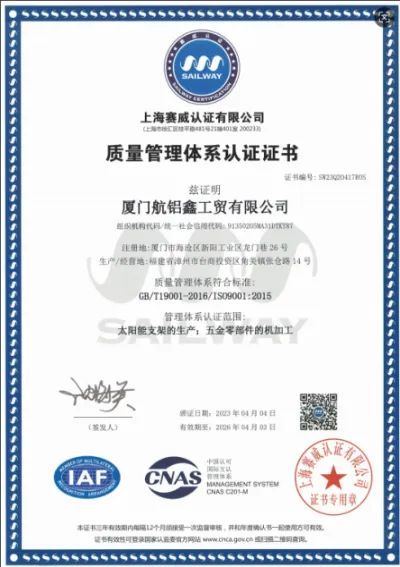

हमारी U70 एल्युमीनियम सोलर पैनल रेल गुणवत्ता प्रबंधन के तहत निर्मित होती है और ISO9001 मानक से प्रमाणित होती है।

जहाज बाहर है.

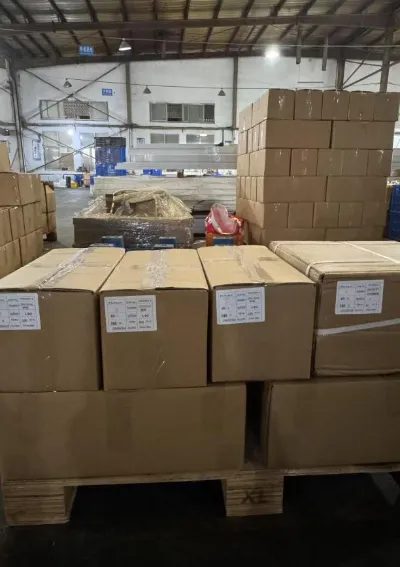

यू-टाइप मिनी रेल की लंबाई कम होने के कारण, माल को साफ-सुथरा रखने और परिवहन के दौरान विरूपण को रोकने के लिए उन्हें डिब्बों में पैक किया जाता है और लकड़ी की पट्टियों पर सुरक्षित किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह यू-आकार की मिनी-रेल किस प्रकार की छत के लिए उपयुक्त है?

उत्तर: यह मुख्य रूप से समलम्बाकार और नालीदार धातु की छतों के लिए डिज़ाइन किया गया है। छत के शहतीरों पर पेंच अवश्य लगाए जाने चाहिए। शहतीर रहित पतली चादरों या कंक्रीट की सपाट छतों के लिए उपयुक्त नहीं है।

Q2: रेल किस सामग्री और सतह की फिनिश अपनाती है?

ए: एनोडाइज्ड सतह उपचार के साथ 6005 टी5 एल्यूमीनियम मिश्र धातु, जिसमें लंबे समय तक बाहरी उपयोग के लिए अच्छा संक्षारण प्रतिरोध होता है।

Q3: वारंटी अवधि क्या है?

उत्तर: रेल के लिए 10 साल की सामग्री वारंटी। इसमें स्थापना-जनित क्षति और मानव-निर्मित क्षति शामिल नहीं है।

Q4: क्या स्थापना के दौरान वेल्डिंग की आवश्यकता है?

उत्तर: वेल्डिंग की बिल्कुल भी आवश्यकता नहीं है। स्व-ड्रिलिंग स्क्रू के साथ रेल को सुरक्षित करें और टी-बोल्ट और क्लैंप के साथ पीवी मॉड्यूल को जकड़ें। सभी कनेक्शन बोल्ट-ऑन हैं।

Q5: क्या विस्तार के लिए रेल को जोड़ने की आवश्यकता है?

ए: स्प्लिस कनेक्टर की आवश्यकता नहीं है। शॉर्ट-सेक्शन मिनी-रेल के रूप में, उन्हें सीधे सौर मॉड्यूल के प्रत्येक कोने के नीचे रखा जाएगा।

Q6: पैकिंग विधि क्या है? उत्तर: पारगमन के दौरान साफ-सुथरा रखने और विरूपण से बचने के लिए रेल को डिब्बों में पैक किया जाता है और लकड़ी के तख्तों पर सुरक्षित किया जाता है।

Q7: कौन से सौर पीवी मॉड्यूल संगत हैं?

ए: 30-45 मिमी फ्रेम ऊंचाई के साथ अधिकांश मुख्यधारा पीवी मॉड्यूल के साथ संगत, संबंधित मध्य-क्लैंप और अंत-क्लैंप के साथ मेल खाता है।

Q8: क्या इसका पवन-भार प्रदर्शन विश्वसनीय है?

ए: विंड-लोड प्रदर्शन शहतीर लेआउट और पेंच स्थिति पर निर्भर करता है। स्क्रू को केवल छत की शीटों के बजाय स्टील के शहतीरों पर लगाया जाना चाहिए। स्थानीय पवन-भार आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई दूरी के अनुसार निर्माण करें।

Q9: क्या आप रेल को ग्राहक द्वारा निर्दिष्ट लंबाई में काट सकते हैं?

ए: ±2 मिमी की लंबाई सहनशीलता के साथ कस्टम कटिंग सेवा उपलब्ध है। कृपया हमें अपने आवश्यक आयामों के बारे में सूचित करें।
