सौर केबल

कार्यात्मक रूप से, सौर केबल फोटोवोल्टिक सिस्टम में पावर ट्रांसमिशन का महत्वपूर्ण कार्य करते हैं। फोटोवोल्टिक पैनल मॉड्यूल के आउटपुट एंड से लेकर इन्वर्टर तक और फिर कॉम्बिनर बॉक्स जैसे उपकरणों के कनेक्शन तक, यह सुनिश्चित करने के लिए कम-नुकसान पावर ट्रांसमिशन प्राप्त करना आवश्यक है कि तारों के प्रदर्शन से बिजली उत्पादन दक्षता प्रभावित नहीं होती है।

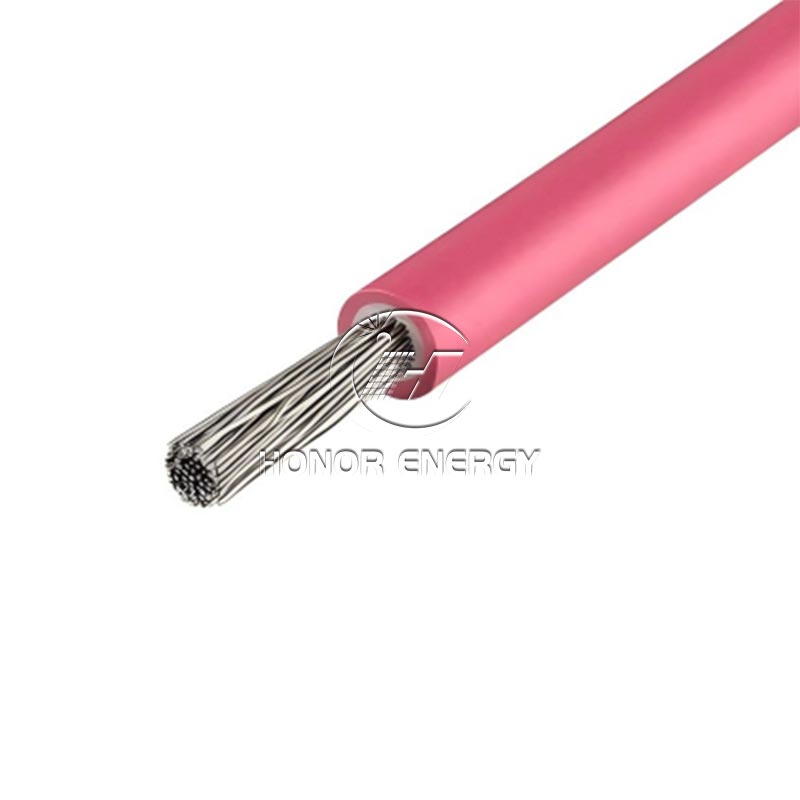

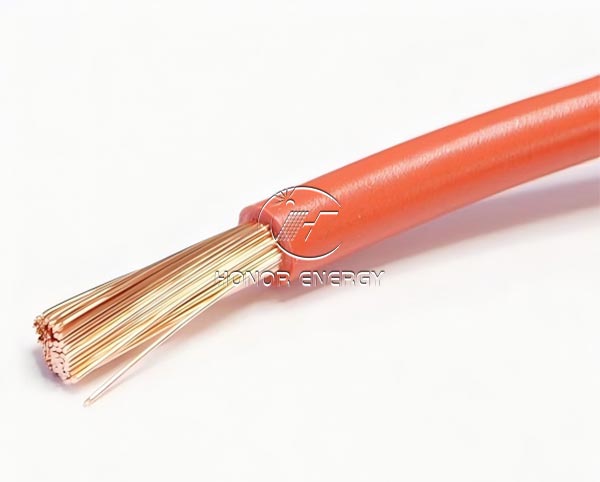

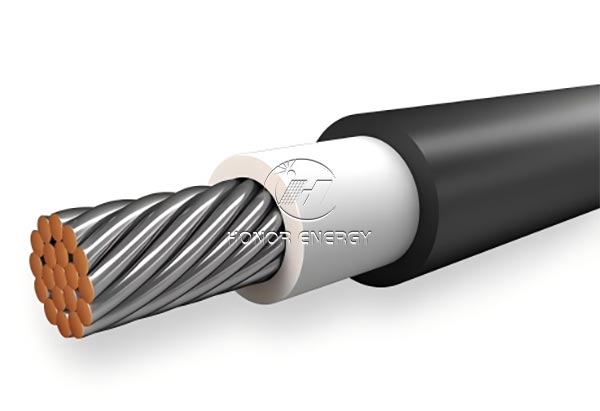

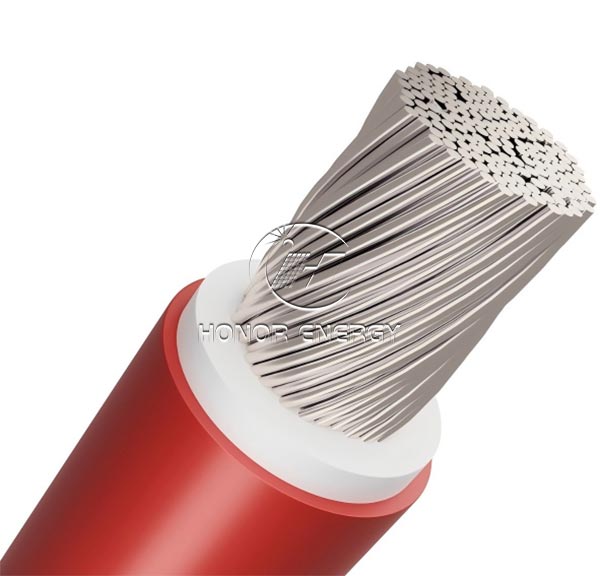

पीवी केबल में कई सुरक्षात्मक परतें होती हैं। आंतरिक तार ज्यादातर उच्च शुद्धता वाले तांबे या टिनड कॉपर होते हैं, और वे वास्तव में बिजली ले जाने में अच्छे होते हैं। इन्सुलेशन और बाहरी कवर? वे कठिन सामग्रियों का उपयोग करते हैं जो खराब मौसम तक खड़े हो सकते हैं, जैसे कि क्रॉस-लिंक्ड पॉलीइथाइलीन। ये सामग्रियां सीधे धूप, हवा और बारिश ले सकती हैं, इसलिए केबल लंबे समय तक चलते हैं।

प्रदर्शन के संदर्भ में, यह चरम वातावरण के साथ संगत है। यह 20 से अधिक वर्षों के एक एंटी -अल्ट्रावॉयलेट उम्र बढ़ने के प्रदर्शन के साथ -40 ℃ से 90 ℃ के तापमान सीमा के भीतर संचालित हो सकता है। यह ओजोन तक खड़ा हो सकता है, और एसिड और अल्कलिस को भी संभाल सकता है। इसका मतलब है कि यह सभी प्रकार के स्थानों में काम करता है - जैसे रेगिस्तान या तट से सही।

फायदे सुरक्षा और स्थायित्व में निहित हैं। यह सख्त मौसम प्रतिरोध परीक्षण पारित कर चुका है, कम तापमान पर भंगुरता का खतरा नहीं है, उच्च तापमान पर इन्सुलेशन नहीं खोता है, और यांत्रिक सदमे का विरोध करने की एक निश्चित क्षमता है। इसे स्थापित करना आसान है और फोटोवोल्टिक सिस्टम के दीर्घकालिक स्थिर संचालन के लिए एक महत्वपूर्ण तार है।

फ़ायदा

1. सुगंधित मौसम -प्रतिरोधी और टिकाऊ: -40 ℃ से 90 ℃ से चरम तापमान अंतर के लिए उपयुक्त, 25 साल तक पराबैंगनी उम्र बढ़ने के लिए प्रतिरोधी, कोई क्रैकिंग या बाहर सख्त नहीं।
2.low कचरा, उच्च दक्षता: उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे के कंडक्टर नियमित केबलों की तुलना में 5% से अधिक ट्रांसमिशन लॉस में कटौती करते हैं।
3. फ्लेक्सिबल और इंस्टॉल करने में आसान: यह कम तापमान पर अच्छे लचीलेपन को बनाए रखता है, यांत्रिक सदमे के लिए प्रतिरोधी है, और जटिल परिदृश्यों में स्थापित करने के लिए अधिक सुविधाजनक है।

4. यह सभी प्रकार के सौर पैनलों और इनवर्टर के साथ अच्छा खेलता है। और यह स्थिर रहता है, चाहे वह रेगिस्तान में हो या तट से।

इंस्टालेशन गाइड

1. सही केबल को बदलें: सौर ऊर्जा प्रणाली कितनी बड़ी है और इसकी आवश्यकता क्या है, इस पर निर्भर करता है, आपको एक केबल की आवश्यकता है जो पर्याप्त वर्तमान ले जा सके, मौसम को संभाल सके, यूवी प्रकाश का विरोध कर सके, और बहुत कुछ। इसके अलावा, इसके रेटेड वोल्टेज को सिस्टम की कामकाजी वोल्टेज की जरूरतों से मेल खाना है।

2. जब सौर पीवी केबल स्थापित करना, तो तारों को यथासंभव कम रखें। उन्हें उन स्थानों के माध्यम से न चलाएं जो बहुत गर्म, नम, या नुकसान के लिए आसान हैं। केबलों के लिए पथ पार नहीं करना चाहिए, निचोड़ा हुआ, या मुड़ जाना चाहिए। जब आपको उन्हें मोड़ना पड़ता है, तो वक्र के लिए पर्याप्त जगह छोड़ दें। उदाहरण के लिए, प्लास्टिक-अछूता केबल लें-जब आप उन्हें मोड़ते हैं, तो वक्र को केबल की बाहरी चौड़ाई के रूप में कम से कम 10 गुना बड़ा होना चाहिए।

3. केबलों को सही करें: कोष्ठक या दीवारों पर सौर केबल रखने के लिए क्लैंप या फास्टनरों का उपयोग करें। केबल ट्रे में उन्हें सीधे ऊपर और नीचे चलाते समय, पावर केबलों की शुरुआत और अंत को सुरक्षित करना सुनिश्चित करें, साथ ही किसी भी मोड़ या कनेक्शन के दोनों पक्ष।

4. सुनिश्चित करें कि कनेक्शन तंग हैं: यह पता लगाएं कि टर्मिनल ब्लॉक के आकार के आधार पर तार को कितना पट्टी करना है। वायर को सभी तरह से ब्लॉक में धकेलें, फिर कसकर निचोड़ने के लिए क्रिमिंग सरौता का उपयोग करें - यह संपर्क को ठोस रखता है। यदि कनेक्शन को सूखा रहने की आवश्यकता है, तो इसे वाटरप्रूफ टेप के साथ लपेटें या इसे सील करने के लिए वाटरप्रूफ जॉइंट का उपयोग करें।

5. कोंडक्ट इन्सुलेशन परीक्षण: स्थापना पूरी होने के बाद, इन्सुलेशन परीक्षण फोटोवोल्टिक केबलों पर किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि उनका इन्सुलेशन प्रदर्शन आवश्यकताओं को पूरा करता है।
