पीवी रूफ क्लिपलॉक: प्रोफाइल से मिलान करें, सही तरीके से इंस्टॉल करें

Hओनर ऊर्जा, एक पेशेवर सप्लायर जो इसमें विशेषज्ञता रखता हैपीवी माउंटिंग सिस्टम सहायक उपकरण. छत के क्लिपलॉक से लेकर मैचिंग रेल्स तक, हम वन-स्टॉप समाधानों की पूरी श्रृंखला पेश करते हैं। हमारे क्लीप्लॉक्स कोण-प्रकार, स्टैंडिंग-सीम, ट्रैपेज़ॉइडल और नवीनतम एकीकृत डिज़ाइन को कवर करते हैं, जो बाजार में लगभग सभी मुख्यधारा प्रोफाइल स्टील शीट के साथ संगत हैं, गैर-मानक अनुकूलन भी उपलब्ध हैं। रेल की ओर, हम विभिन्न लोड और स्पैन आवश्यकताओं को पूरा करने के लिए विभिन्न विशिष्टताओं में उच्च शक्ति वाले एल्यूमीनियम रेल और स्टेनलेस स्टील कनेक्टर का स्टॉक रखते हैं। चाहे आप ईपीसी फर्म हों, इंस्टॉलर हों, या वास्तव में बिलों का भुगतान करने वाले हों - ज़ियामेन ऑनर एनर्जी ने आपको ठोस उत्पादों और तेज़, बिना किसी परेशानी वाले समर्थन से कवर किया है।

अब, छत के क्लिप्लोक के बारे में: उनका मुख्य काम बहुत सरल है - वे स्टील की छत की उभरी हुई लकीरों को काटते हैं और पूरे पीवी रेल और पैनल सिस्टम को पकड़ कर रखते हैं। आइए इसे थोड़ा तोड़ें।
सबसे पहले, वे पैनलों को मजबूती से अपनी जगह पर रखते हैं। संपूर्ण मुद्दा यही है - यह सुनिश्चित करना कि आपके मॉड्यूल बारिश, हवा या किसी भी मौसम में बने रहें।
दूसरा - और यह कोण-प्रकार और खड़ी सीम छतों के लिए एक बड़ा है - इन क्लिप्लोक को एक भी ड्रिल छेद की आवश्यकता नहीं होती है। कोई छेद नहीं मतलब कोई रिसाव नहीं। आप छत की मूल वॉटरप्रूफिंग को बरकरार रखते हैं, जो बिल्कुल वही है जो आप चाहते हैं जब आप कारखाने या गोदाम की छतों के साथ काम कर रहे हों। यह उन्हें बड़े औद्योगिक या गोदाम की छतों के लिए उपयुक्त बनाता है।

हवा प्रतिरोध में सुधार - कुछ क्लिप्लोक विशेष रूप से एंटी लिफ्ट प्रकार के रूप में डिज़ाइन किए गए हैं, जो तूफानों में मजबूत उत्थान बलों के खिलाफ अतिरिक्त धारण शक्ति प्रदान करते हैं।

अलग-अलग रिब प्रोफाइल को समायोजित करना - क्लीप्लॉक्स को स्टील शीट पसलियों के सटीक आकार और आकार के अनुरूप कस्टम बनाया जा सकता है, जो एक करीबी फिट सुनिश्चित करता है।
इनके अलावा, क्लिप्लोक का उपयोग टाइफून-प्रूफ सिस्टम, एंटी स्नो स्लाइड डिवाइस और यहां तक ​​कि छतों पर सजावटी एल्यूमीनियम पैनलों को ठीक करने के लिए भी किया जाता है।

रूफ क्लिपलॉक की मुख्य विशेषताएं

वॉटरप्रूफिंग पर कोई समझौता नहीं - यह सबसे बड़ा विक्रय बिंदु है। चूँकि कोई छेद नहीं किया जाता है, मूल जलरोधक झिल्ली बरकरार रहती है। स्टैंडिंग-सीम क्लिपलॉक, विशेष रूप से, सीधे बंद किनारों पर काटते हैं, जिससे रिसाव का कोई भी खतरा लगभग समाप्त हो जाता है।



तेज़ इंस्टालेशन – कई घटकों को फ़ैक्टरी में पहले से असेंबल किया जा सकता है; साइट पर, आप बस उन्हें जगह पर क्लिप करें और बोल्ट को कस लें। इससे समय और श्रम दोनों की बचत होती है।
हल्के और संक्षारण-प्रतिरोधी - अधिकांश क्लिप्लोक एनोडाइज्ड सतह फिनिश के साथ एल्यूमीनियम मिश्र धातु (उदाहरण के लिए, 6063-टी 5 या 6005-टी 5) से बने होते हैं। वे छत पर थोड़ा अतिरिक्त भार डालते हैं और 1000 घंटे या उससे अधिक के नमक-स्प्रे परीक्षण पास करते हैं।



लेकिन उनमें कमियां भी हैं - हालांकि गैर-मर्मज्ञ, क्लिपलॉक स्थायी रूप से छत से बंधे नहीं होते हैं। लंबे समय तक हवा, बर्फ या भूकंपीय भार के तहत, वे धीरे-धीरे ढीले हो सकते हैं या अलग भी हो सकते हैं। इसलिए नियमित निरीक्षण आवश्यक है।
भार क्षमता की पहले ही जांच कर लेनी चाहिए - प्रोफाइल वाली स्टील की छतों की भार वहन क्षमता सीमित होती है। पीवी प्रणाली से अतिरिक्त भार मूल डिज़ाइन भार से अधिक नहीं होना चाहिए। उद्योग अभ्यास नए भार के लिए लगभग 0.15 kN/m² का सुझाव देता है; वास्तव में, पैनल और माउंटिंग सिस्टम का कुल वजन आमतौर पर 20 से 35 किलोग्राम प्रति वर्ग मीटर के बीच होता है। हमेशा मूल संरचनात्मक चित्र प्राप्त करें और स्थापना से पहले लोड सत्यापन करें।

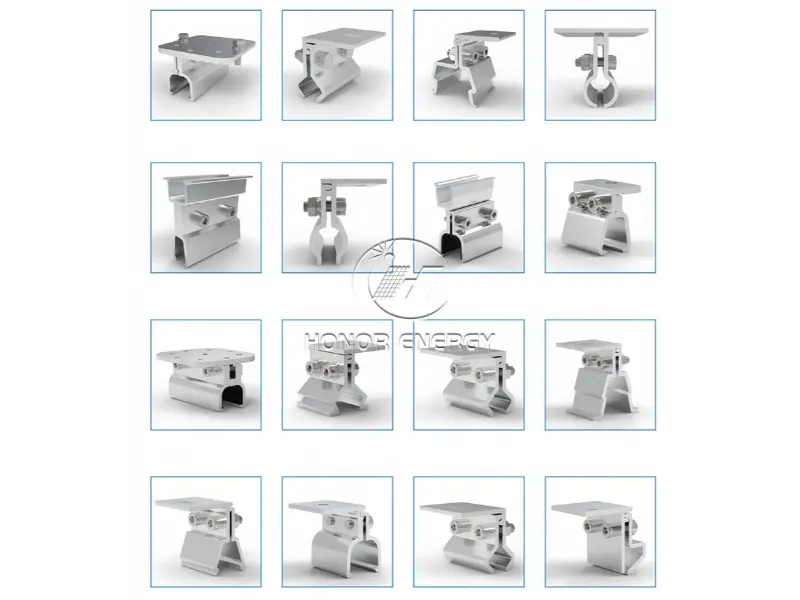

रूफ क्लिपलॉक के मुख्य प्रकार

क्लिप्लोक का चुनाव पूरी तरह से स्टील शीट की प्रोफ़ाइल पर निर्भर करता है। विभिन्न रिब आकृतियों के लिए अलग-अलग क्लिप्लोक डिज़ाइन की आवश्यकता होती है।

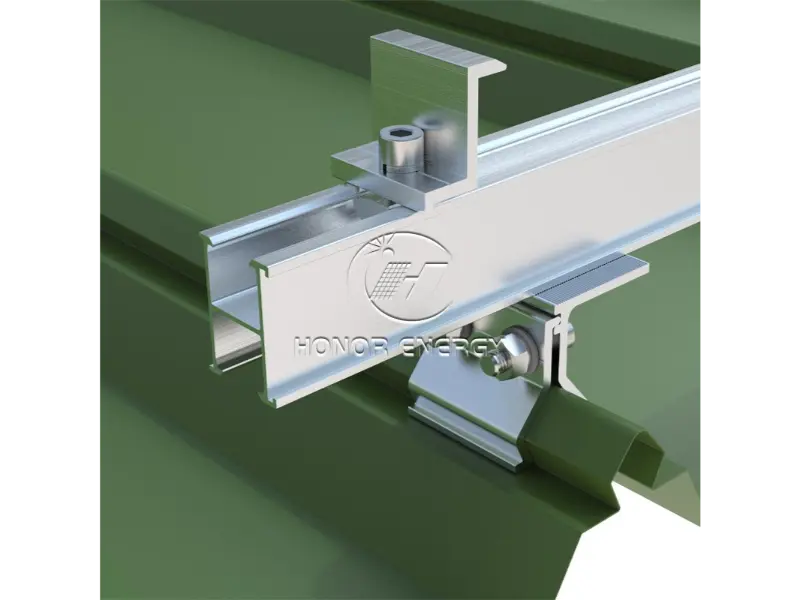

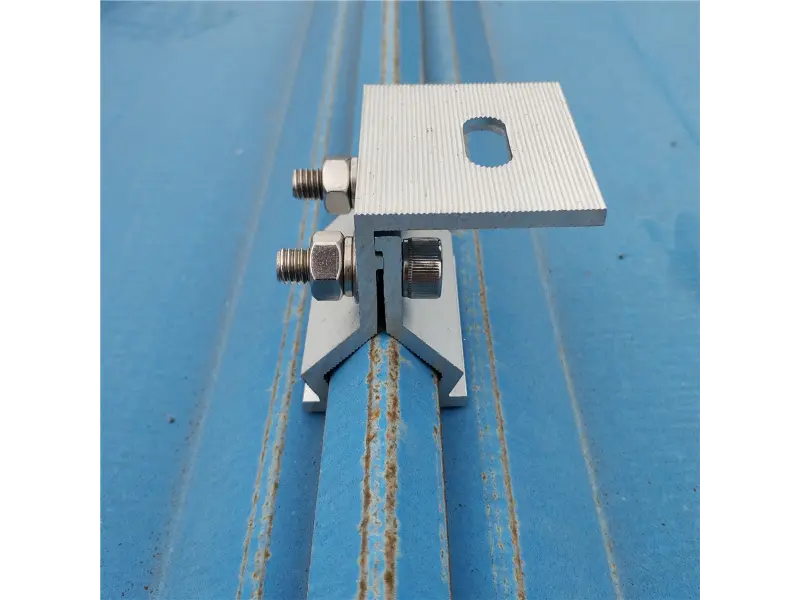

कोण-प्रकार के क्लिप्लोक

मिलान वाली छत प्रोफ़ाइल: कोण-प्रकार की प्रोफ़ाइल वाली स्टील शीट (सामान्य मॉडल: 470, 760, 820, आदि)।
कोण-प्रकार की चादरें उस कोणीय पसली के साथ आती हैं - यह क्लिप्लोक को पकड़ने के लिए एक आदर्श आकार है। हमारे क्लिप्लोक्स में जबड़े होते हैं जो सीधे उस पसली पर काटने के लिए डिज़ाइन किए गए हैं, और सबसे अच्छा हिस्सा? आप छत में एक भी छेद नहीं करते। स्थापना सीधी है: एल्यूमीनियम क्लिपलॉक को रिब के ऊपर रखें और बोल्ट को कस लें।
आजकल, एकीकृत कोण-प्रकार के क्लिप्लोक उपलब्ध हैं जो बढ़ते रेल की आवश्यकता को पूरी तरह से समाप्त कर देते हैं - मॉड्यूल को सीधे क्लिप्लोक पर तय किया जा सकता है, जिससे स्थापना का समय काफी कम हो जाता है।

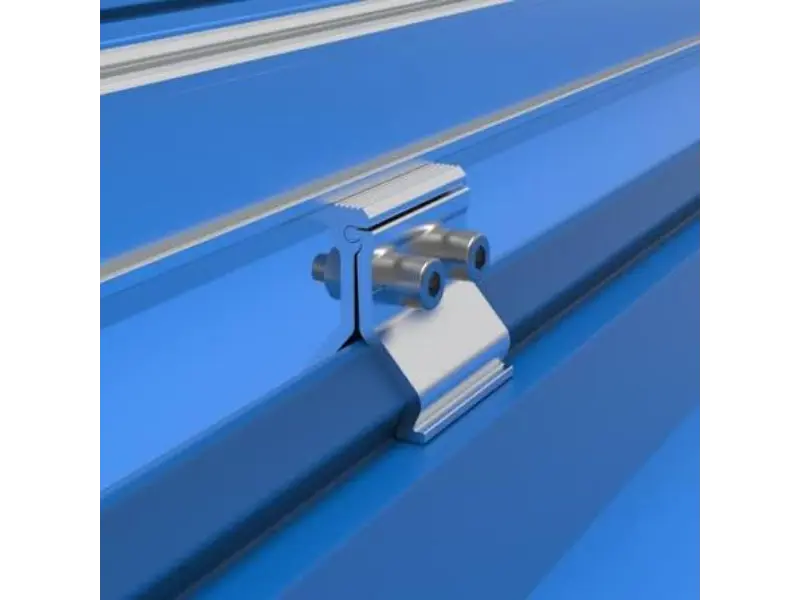

स्टैंडिंग-सीम क्लिप्लोक्स

मैचिंग छत प्रोफाइल: स्टैंडिंग-सीम प्रोफाइल वाली स्टील शीट (सामान्य मॉडल: 400, 430, आदि)।
इन चादरों की पसलियाँ लंबवत उठी हुई और आपस में जुड़ी हुई हैं। क्लिप्लोक्स को केवल ऊर्ध्वाधर सीम पर बांधा जाता है - फिर से, किसी प्रवेश की आवश्यकता नहीं होती है। हेफ़ेई बीओई सेमीकंडक्टर रूफटॉप पीवी प्लांट जैसी वास्तविक दुनिया की परियोजनाओं में, माउंटिंग सिस्टम के लिए कस्टम-डिज़ाइन किए गए स्टैंडिंग-सीम क्लिप्लोक का उपयोग किया गया था।



ट्रैपेज़ॉइडल (टी-प्रकार) क्लिप्लोक्स

मिलान छत प्रोफ़ाइल: ट्रेपेज़ॉइडल प्रोफाइल वाली स्टील शीट।
ट्रेपेज़ॉइडल शीट में कोण या स्टैंडिंग-सीम प्रकार की जटिल लॉकिंग सुविधाओं के बिना सरल, ट्रेपेज़ॉइड-आकार की पसलियाँ होती हैं। ये पसलियाँ एक विश्वसनीय क्लिप्लोकिंग बिंदु प्रदान नहीं करती हैं; इसलिए, वर्तमान मानक अभ्यास स्व-टैपिंग स्क्रू का उपयोग करना है जो स्टील शीट में प्रवेश करता है और नीचे के शहतीर में जुड़ जाता है।
नकारात्मक पक्ष स्पष्ट है - ड्रिलिंग से जलरोधी परत में छेद हो जाता है, जिससे संभावित रिसाव पथ बन जाता है। ट्रैपेज़ॉइडल छतों के लिए, अतिरिक्त वॉटरप्रूफिंग उपाय महत्वपूर्ण हैं: क्लीप्लोक और स्टील शीट के बीच ईपीडीएम रबर पैड स्थापित करें, और प्रत्येक स्क्रू होल के चारों ओर मौसम प्रतिरोधी संरचनात्मक सिलिकॉन सीलेंट लागू करें (जो 10 वर्षों से अधिक समय तक चल सकता है)। 2023 में, नान्चॉन्ग में एक तूफान ने 12 पीवी परियोजनाओं को गिरा दिया - 60% से अधिक विफलताओं का पता ड्रिल किए गए बिंदुओं पर जंग और फ्रैक्चर के कारण लगा।

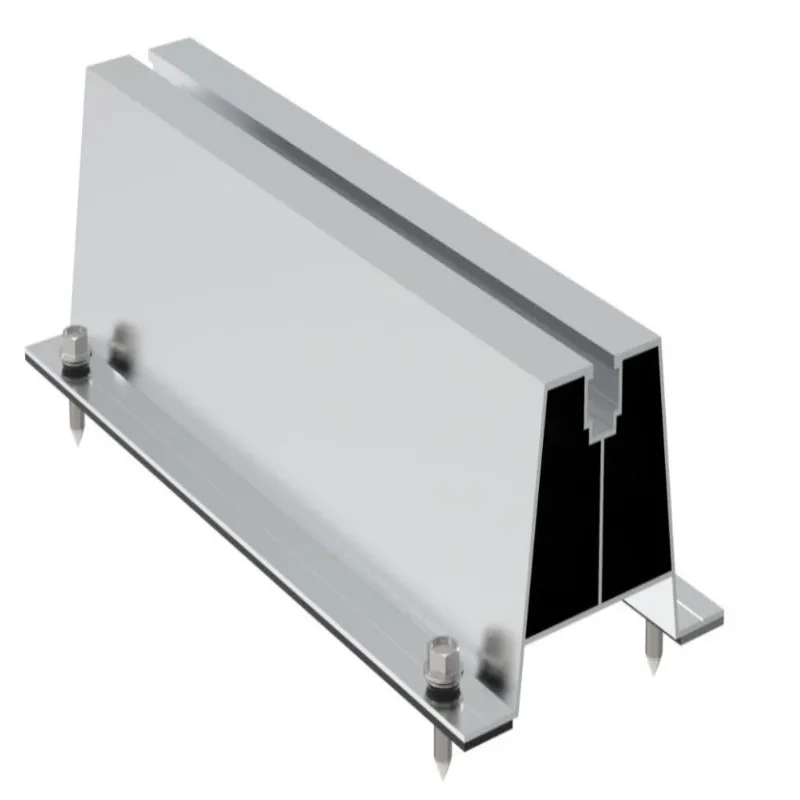

एकीकृत क्लीपलॉक

यह एक नया डिज़ाइन है जो माउंटिंग रेल को हटा देता है। क्लीप्लोक एकीकृत रूप से एक टुकड़े के रूप में बना है, हल्का और मजबूत है। पीवी मॉड्यूल को सीधे क्लिप्लोक पर लगाया जा सकता है, जिससे सामग्री की लागत बचती है और भार वहन करने की क्षमता में सुधार होता है।





चयन और स्थापना युक्तियाँ

क्लीप्लोक प्रकार को छत की प्रोफ़ाइल से मिलाएं - कोण-प्रकार के क्लिप्लोक का उपयोग ट्रैपेज़ॉइडल शीट पर नहीं किया जाना चाहिए, और टी-प्रकार के क्लिप्लोक अन्य प्रोफाइल के लिए उपयुक्त नहीं हैं। बेमेल मिलान से ढीलापन और रिसाव होता है।
बोल्टों को बहुत ज़ोर से न दबाएं - हम आम तौर पर 20 से 30 एनएम का लक्ष्य रखते हैं। उससे आगे बढ़ें और आप स्टील शीट को कुचल देंगे, जिससे वॉटरप्रूफिंग खराब हो जाएगी।
और भगवान के लिए, सीलेंट को न छोड़ें। क्लीप्लोक और छत के बीच वह छोटा सा अंतर ठीक वही है जहां से पानी अंदर जाता है, इसलिए इसे ठीक से भरें।
इसके अलावा, बरसात के दिनों में काम करने से बचने की कोशिश करें। नमी सीलेंट की चिपकने की शक्ति को ख़त्म कर देती है, और यही बाद में लीक का कारण बनती है।

आखिरी बात- नियमित जांच कराते रहें। बोल्ट और सीलेंट को हर छह महीने में एक बार ओवर करें, और किसी बड़े तूफान या भारी बर्फबारी के बाद हमेशा एक अतिरिक्त राउंड लगाएं।
उनके आकार से मूर्ख मत बनो - क्लिप्लोक भारी सामान उठाने का काम करते हैं। सही प्रकार प्राप्त करें और इसे अच्छी तरह से स्थापित करें, और आपके पास एक ऐसा सिस्टम होगा जो तेज़, लीक-प्रूफ और विश्वसनीय होगा। इसे गलत समझें, और आप इसके लिए भुगतान करेंगे - कम पीढ़ी, छत की क्षति, या इससे भी बदतर, पैनल ढीले हो जाएंगे। तरकीब सरल है: अपने क्लिपलॉक को छत से मिलाएँ, इसे ठीक से कसें, और रखरखाव में शीर्ष पर रहें।
