मिनी-रेल क्विक-इंस्टॉल सोलर माउंटिंग सिस्टम

दीर्घकालिक आउटडोर सेवा के लिए प्रीमियम कच्चा माल मानक

आपूर्तिकर्ता से मिनी-रेल क्विक-इंस्टॉल सोलर माउंटिंग सिस्टम का प्रत्येक टुकड़ाज़ियामेन ऑनर एनर्जीएयरोस्पेस-ग्रेड 6005-T5 एल्यूमीनियम मिश्र धातु को अपने मुख्य प्रोफ़ाइल के रूप में सख्ती से अपनाता है, जो डबल-लेयर एनोडाइज्ड एंटी-जंग उपचार प्राप्त करता है। यह औद्योगिक स्तर का सतह उपचार कई व्यावहारिक गुण लाता है:

संरचना और सामग्री

मुख्य-बॉडी प्रोफ़ाइल: एनोडाइज्ड एंटी-जंग उपचार के साथ 6005-T5 एल्यूमीनियम मिश्र धातु। इसका यू-आकार का रेल ग्रूव पिछली तस्वीर में दिखाए गए त्वरित-स्थापित क्लैंप से पूरी तरह मेल खाता है।

बॉटम फास्टनर: स्टेनलेस-स्टील सेल्फ-टैपिंग स्क्रू और ईपीडीएम वॉटरप्रूफ रबर गास्केट से लैस। ब्रैकेट को मूल छत जलरोधक परत को नुकसान पहुंचाए बिना सीधे रंग-स्टील टाइल की सतह पर बांधा जा सकता है।

मानक उपलब्ध लंबाई: 120 मिमी, 150 मिमी, आदि अनुरोध पर कस्टम-आकार की लंबाई समर्थित हैं।

मुख्य डिज़ाइन लाभ

1. हल्के वजन की संरचना और कम लागत

पारंपरिक 4-मीटर लंबे पूर्ण आकार के एल्यूमीनियम गाइड रेल अत्यधिक कच्चे माल एल्यूमीनियम का उपभोग करते हैं और भारी शिपिंग भार लाते हैं। हमारा मिनी-रेल क्विक-इंस्टॉल सोलर माउंटिंग सिस्टम सिंगल-पॉइंट सपोर्ट डिज़ाइन को अपनाता है। यह एल्यूमीनियम की खपत को लगभग 60% तक कम कर देता है।

2. अल्ट्रा-फास्ट ऑन-साइट इंस्टालेशन

एक अकेला श्रमिक ऊंचाई पर बढ़ते काम को पूरा कर सकता है। आपको केवल छोटी रेलों को सेल्फ-टैपिंग स्क्रू से लॉक करना होगा। मिलान किए गए त्वरित-रिलीज़ क्लैंप के साथ सहयोग करते समय, सौर पैनलों को सीधे रेल खांचे में लगाया जा सकता है, और प्री-थ्रेडेड बोल्ट पोजिशनिंग अब आवश्यक नहीं है। छत के ढलानों और शहतीर के बीच की दूरी के विचलन के अनुकूल होने के लिए प्रत्येक छोटी रेल को अलग से समायोजित किया जा सकता है।

3. गैर-विनाशकारी और जलरोधक रूफ-माउंटिंग समाधान

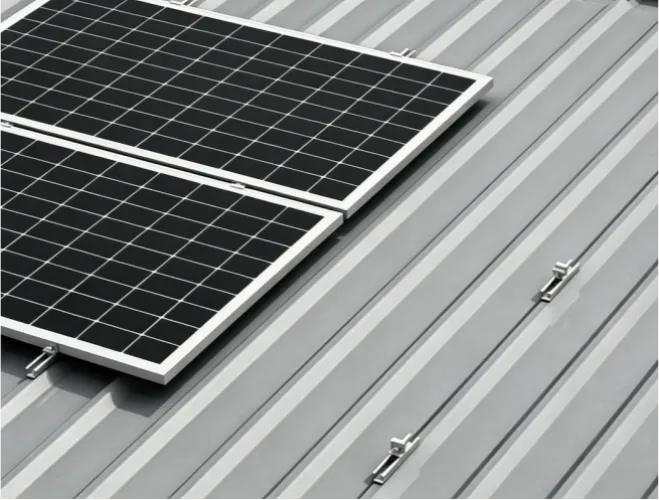

पूरी लंबाई वाला निचला रबर गैसकेट ड्रिल किए गए छिद्रों के माध्यम से वर्षा जल के रिसाव को रोकने के लिए प्रत्येक पेंच छेद को पूरी तरह से कवर करता है। यह मिनी-रेल क्विक-इंस्टॉल सोलर माउंटिंग सिस्टम कई प्रकार की धातु की छतों पर फिट बैठता है, जिसमें फैक्ट्री भवनों के लिए स्टैंडिंग-सीम छतें, कोणीय-लॉक टाइलें और ट्रैपेज़ॉइडल रंग-स्टील शीट शामिल हैं।

4. व्यापक अनुकूलता

रेल में एक मानक 40-मिलीमीटर उद्घाटन नाली है। यह वैश्विक बाजार में उपलब्ध मुख्यधारा के सौर-पैनल मिड-क्लैंप और एंड-क्लैंप के साथ काम करता है, और 30 मिमी से 40 मिमी मोटाई तक के फोटोवोल्टिक मॉड्यूल फ्रेम के लिए उपयुक्त है।

मिनी-रेल क्विक-इंस्टॉल सोलर माउंटिंग सिस्टम कैसे स्थापित करें

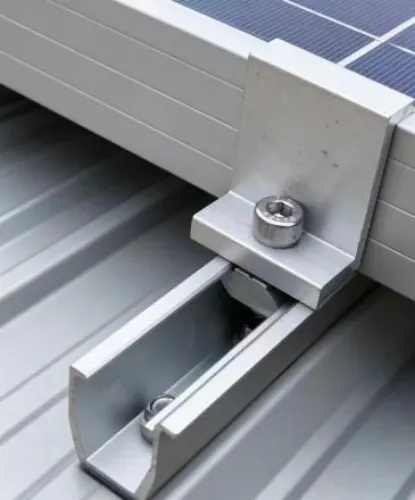

मिनी यू-आकार की छोटी रेल की असेंबली सीधी है। रेल को जकड़ने के लिए छत में स्व-टैपिंग स्क्रू डालें, फिर मध्य-क्लैंप या साइड-क्लैंप को रेल में स्लाइड करें और सौर पैनलों को सुरक्षित करें।

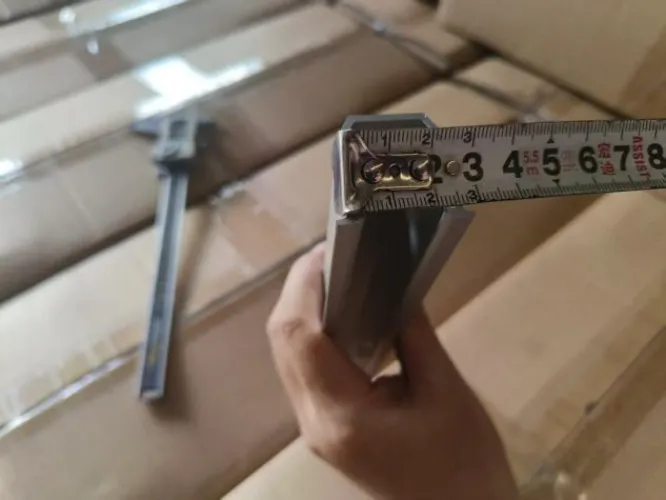

नमूना निरीक्षण

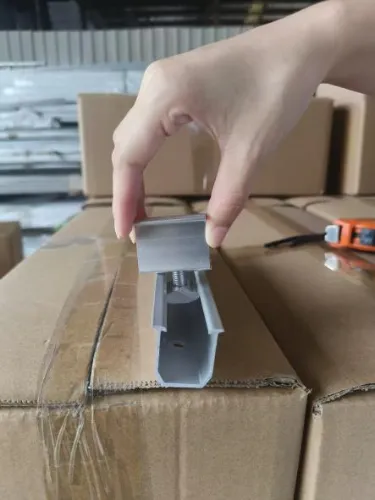

हम डिलीवरी से पहले उत्पादों के लिए ट्रायल-असेंबली करेंगे और सभी आयामों की सख्ती से जांच करेंगे।

ज़ियामेन ऑनर एनर्जी आपको पेशेवर मार्गदर्शन, सटीक कोटेशन और विश्वसनीय गुणवत्ता वाले उत्पाद प्रदान करेगी।
