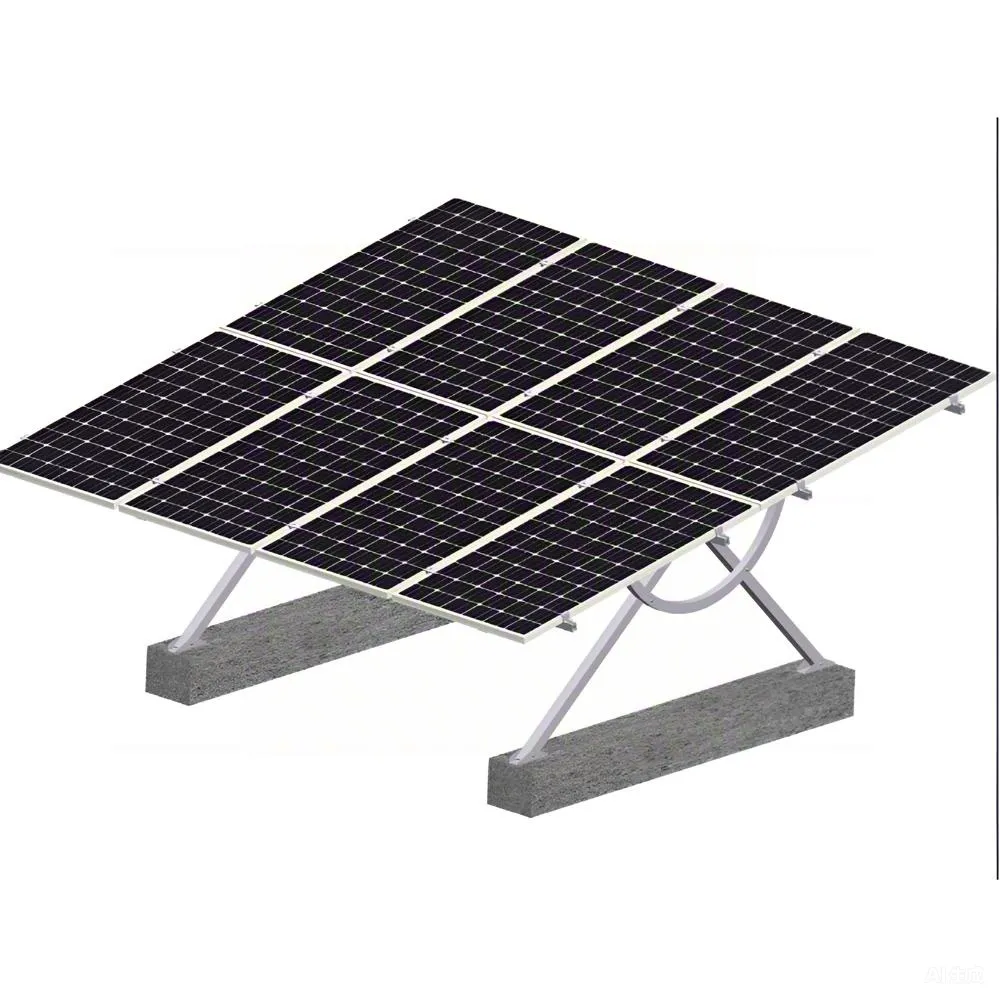

आसान ऑपरेशन मैनुअल टिल्ट-एडजस्टेबल कार्बन स्टील ग्राउंड माउंट

ज़ियामेन ऑनर एनर्जी सिस्टम द्वारा निर्मित ईज़ी-ऑपरेशन मैनुअल टिल्ट-एडजस्टेबल कार्बन स्टील ग्राउंड माउंट मुख्य रूप से कार्बन स्टील से निर्मित होता है, जिसमें स्वाभाविक रूप से उत्कृष्ट ताकत और भार-वहन क्षमता होती है, जो इसे सामान्य अनुप्रयोग परिदृश्यों में फोटोवोल्टिक मॉड्यूल जैसे इस पर स्थापित उपकरणों का समर्थन करने में सक्षम बनाता है।

टिल्ट-एडजस्टेबल कार्बन स्टील ग्राउंड सपोर्ट एक ग्राउंड सपोर्ट संरचना है जो मुख्य रूप से कार्बन स्टील से बनी होती है, जिसकी मुख्य विशेषता इंस्टॉलेशन कोण को लचीले ढंग से समायोजित करने की क्षमता है।

विनिर्देश

उपयुक्त अनुप्रयोग वातावरण

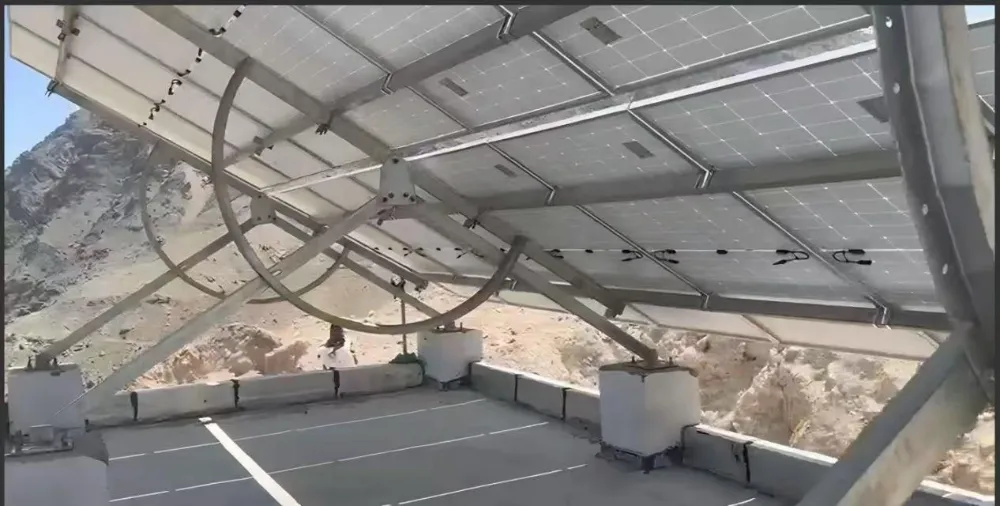

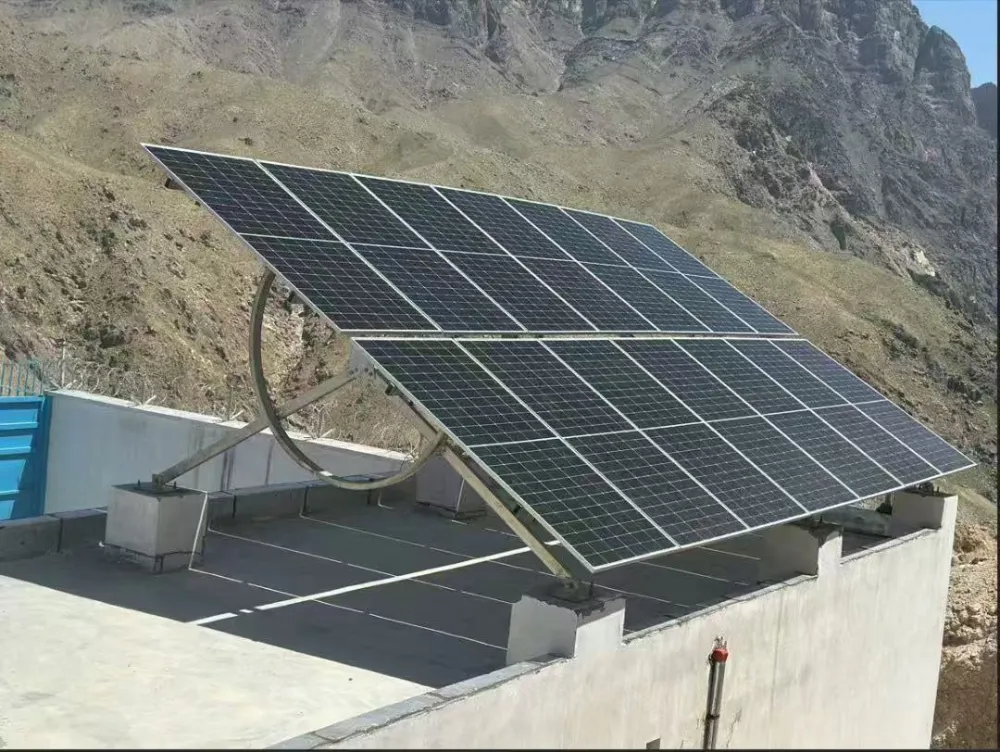

1. वाणिज्यिक और औद्योगिक भवनों के लिए कंक्रीट की सपाट छतें

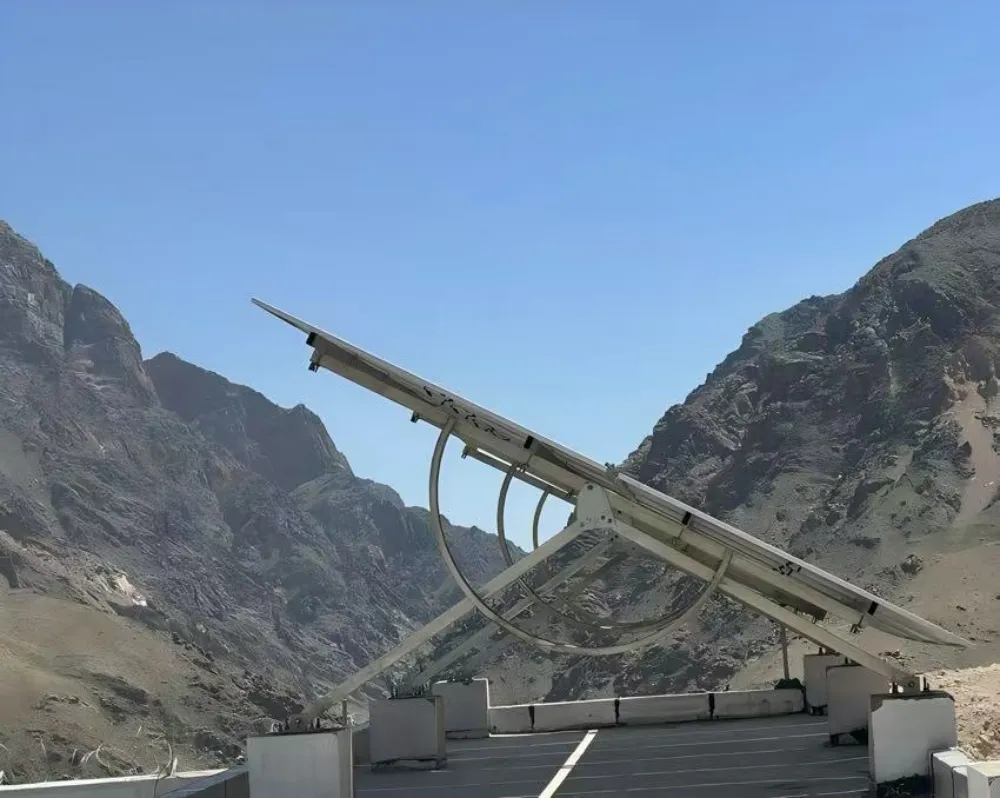

छत पर ड्रिलिंग और जलरोधी परत को नुकसान की अनुमति नहीं है; रासायनिक एंकरों को नहीं अपनाया जा सकता। सिस्टम लोड-होल्डिंग के लिए कंक्रीट काउंटरवेट पर निर्भर करता है, और मॉड्यूल झुकाव कोण को आर्क-आकार के क्लैंप के माध्यम से साइट पर मैन्युअल रूप से समायोजित किया जा सकता है।

2. स्थानीय अक्षांश के अनुसार साइट पर झुकाव को ठीक करने की आवश्यकता है

कोण-समायोज्य कार्बन स्टील ग्राउंड माउंट को साइट पर बार-बार मैन्युअल रूप से समायोजित किया जा सकता है।

बेहतर बिजली उत्पादन आउटपुट के लिए झुकाव कोण को रीसेट करने के लिए बोल्ट को बाद में ढीला किया जा सकता है।

वाणिज्यिक, औद्योगिक और वितरित पीवी परियोजनाओं के लिए आदर्श।

भारी मैन्युअल समायोजन कार्यभार के कारण, GW-स्केल यूटिलिटी-ग्रेड ग्राउंड पावर स्टेशनों के लिए उपयुक्त नहीं है।

3. वे स्थान जहां मौजूदा संरचनाएं क्षतिग्रस्त नहीं होंगी

छतें या पक्की जमीन जहां मालिक ऐसी ड्रिलिंग पर रोक लगाता है जो जलरोधी परतों या फुटपाथ को नुकसान पहुंचा सकती है।

फायदा

कोण-समायोज्य कार्बन स्टील ग्राउंड माउंट के कोण को प्रकाश के आने के तरीके से मेल खाने के लिए बदला जा सकता है। यह जस्ता परत के साथ कार्बन स्टील है, इसलिए यह अच्छी तरह से पकड़ में आता है, जंग नहीं लगता है, और बाहर बहुत अच्छा काम करता है। साथ ही, इसे स्थापित करना आसान है—यह आपका समय और श्रम बचाता है।

हम साइट के आकार, सौर पैनलों की मात्रा और ग्राहकों द्वारा प्रदान की गई स्थानीय जलवायु स्थितियों के अनुसार अनुकूलित समायोज्य झुकाव समर्थन डिजाइन कर सकते हैं, और ग्राहकों के लिए सौर ऊर्जा उपयोग दक्षता का विश्लेषण कर सकते हैं।

हमारा डिज़ाइन मैन्युअल समायोजन के लिए आवश्यक बल का भी ध्यान रखता है, जिससे यह सुनिश्चित होता है कि उपयोगकर्ता अतिरिक्त प्रयास के बिना झुकाव को आसानी से समायोजित कर सकते हैं।

स्थापना

1. सबसे पहले, यह चिन्हित करें कि कोष्ठक को उनके सटीक स्थान का पता लगाने के लिए कहाँ जाना है।

2. इसे जमीन पर लॉक करने के लिए विस्तार बोल्ट का उपयोग करके आधार को नीचे बांधें।

3. मुख्य ब्रैकेट को एक साथ रखें - ऊर्ध्वाधर ध्रुवों और क्रॉस ब्रेसिज़ को कनेक्ट करें।

4. कोण समायोजक को थपथपाएं और इसे अपनी आवश्यकतानुसार किसी भी झुकाव पर सेट करें। 5. सभी टुकड़ों को बहुत कसकर दबाएं और सुनिश्चित करें कि कुछ भी डगमगाने वाला न हो।

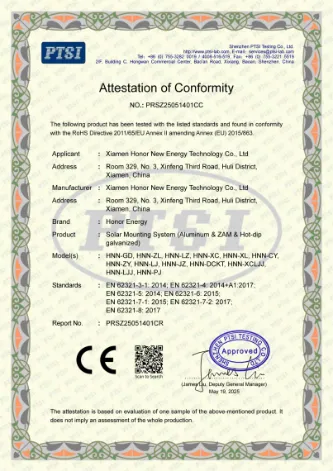

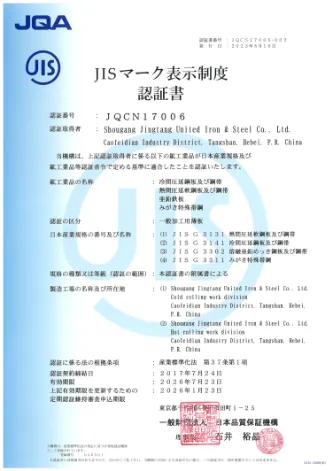

प्रमाणीकरण

हमारे पास TUV, CE और JIS प्रमाणपत्र हैं। पूर्ण प्रक्रिया गुणवत्ता नियंत्रण कच्चे माल से लेकर तैयार माल तक को कवर करता है। हमारी तकनीकी और बिक्री टीम वैश्विक पीवी ग्राहकों के लिए वन-स्टॉप सहायता प्रदान करती है।

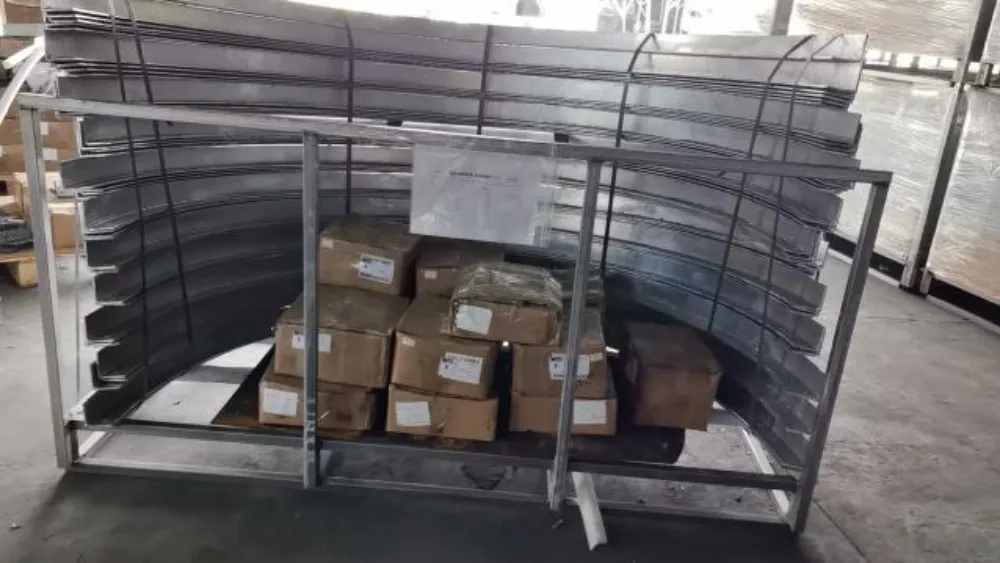

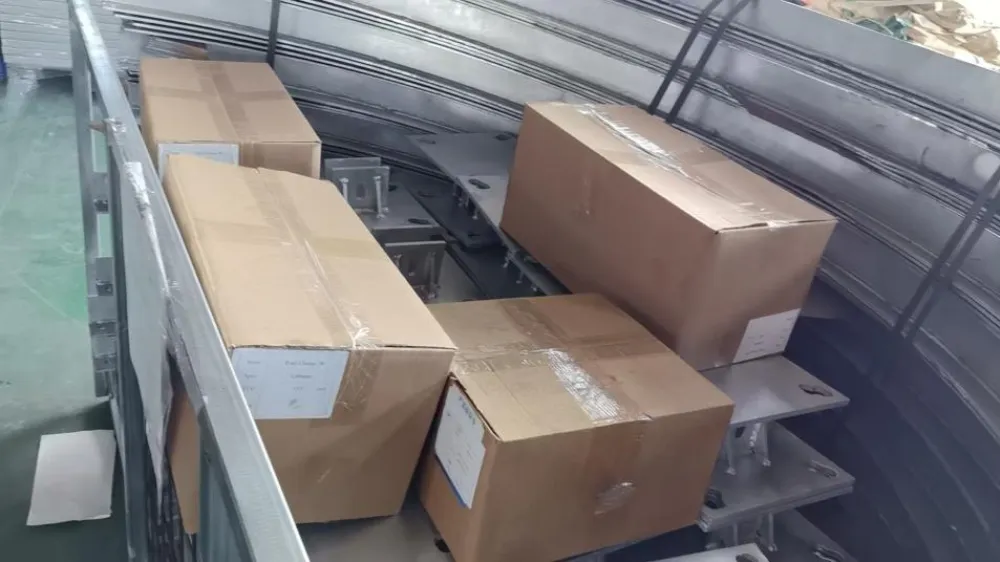

पैकिंग

हमारे सभी उत्पाद स्टील या लकड़ी के पैलेट के साथ भेजे जाते हैं, जो आसान परिवहन के लिए बढ़ते संरचनाओं को विरूपण से बचाते हैं। छोटे घटकों को डिब्बों में पैक किया जाता है।

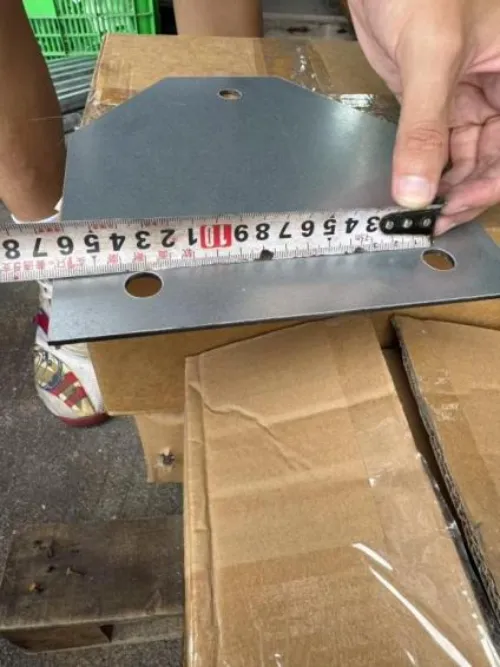

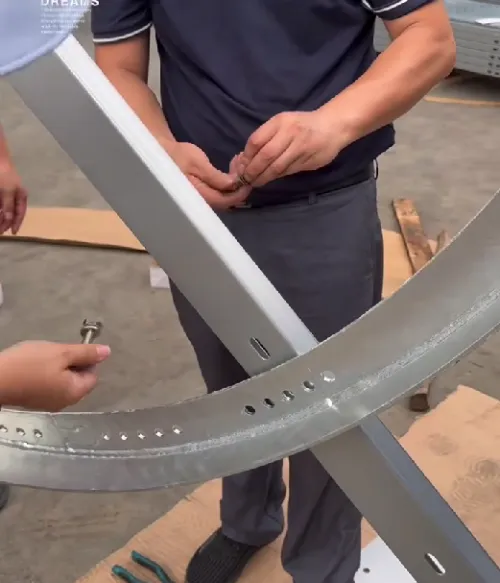

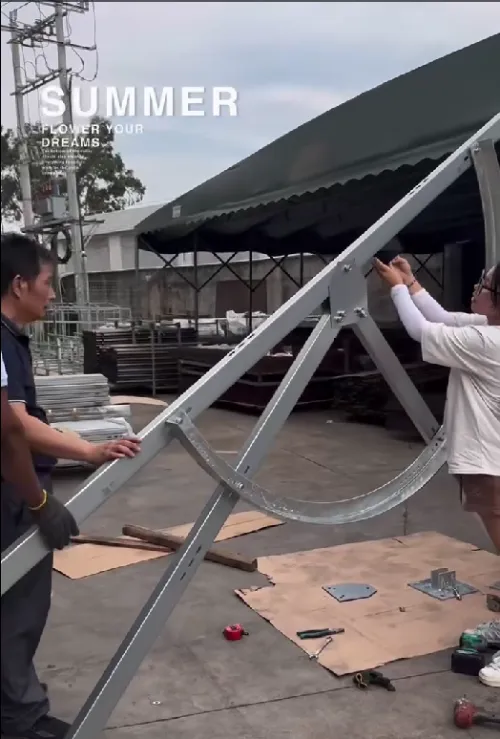

फैक्ट्री प्री-असेंबली और निरीक्षण

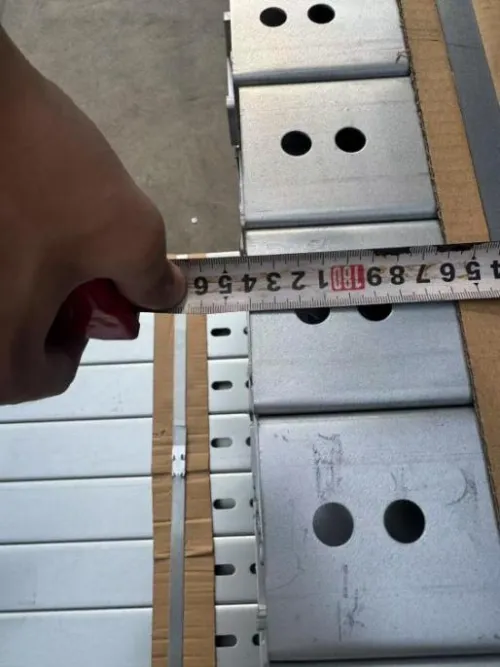

शिपमेंट से पहले सभी उत्पाद प्री-असेंबली निरीक्षण से गुजरते हैं। हम यह सुनिश्चित करने के लिए कोण, आयाम और मोटाई सहित मुख्य डेटा को सत्यापित करते हैं कि वितरित आइटम ग्राहकों की अपेक्षाओं को पूरा करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यह ब्रैकेट किस झुकाव कोण पर समायोजित हो सकता है?

ए: मानक समायोज्य झुकाव सीमा 10°-35° है। प्रोजेक्ट अक्षांश के आधार पर 40° तक का कस्टम अधिकतम कोण उपलब्ध है। कोण को अर्धवृत्ताकार चाप के आकार के स्लॉटेड छेद के माध्यम से मैन्युअल रूप से लॉक किया जाता है। कोण सेटिंग के बाद बोल्ट को कस लें; किसी अतिरिक्त सहायक उपकरण की आवश्यकता नहीं है.

प्रश्न: बैलेस्टेड या पैठ-प्रकार की माउंटिंग?

ए: यह एक बैलेस्टेड माउंटिंग सिस्टम है, जो निचले कंक्रीट काउंटरवेट द्वारा तय किया गया है। छत की ड्रिलिंग की आवश्यकता नहीं है, और छत की जलरोधी परत क्षतिग्रस्त नहीं होगी। उच्च पवन भार परियोजनाओं के लिए ड्रिल्ड इंस्टॉलेशन समाधान वैकल्पिक है।

प्रश्न: पवन भार और बर्फ भार क्षमताएं क्या हैं?

ए: मानक डिजाइन पवन भार: 60 मीटर/सेकेंड; बर्फ भार: 1.6 kN/m²।

प्रश्न: क्या इसे सपाट छतों और जमीन दोनों पर स्थापित किया जा सकता है?

उत्तर: यह मुख्य रूप से कंक्रीट की सपाट छतों के लिए डिज़ाइन किया गया है। इसका उपयोग कठोर समतल जमीन पर भी किया जा सकता है। नरम मिट्टी पर सीधे स्थापना की अनुशंसा नहीं की जाती है; जमीनी परियोजनाओं के लिए ठोस आधार की आवश्यकता होती है।

प्रश्न: क्या यह तटीय नमक कोहरे वाले क्षेत्रों के लिए उपयुक्त है?

ए: मानक एल्यूमीनियम प्रोफाइल सामान्य आर्द्र स्थितियों का प्रतिरोध करते हैं। सेवा जीवन को बढ़ाने के लिए समुद्र तट से 5 किमी के भीतर साइटों के लिए एक पूर्ण SS304 बोल्ट किट की सिफारिश की जाती है।

प्रश्न: स्थापना कितनी कठिन है? किन उपकरणों की आवश्यकता है?

ए: मॉड्यूलर प्री-असेंबल डिज़ाइन। केवल बुनियादी हाथ उपकरण की आवश्यकता होती है, जैसे स्पैनर और सॉकेट रिंच। विस्तृत स्थापना चित्र उपलब्ध कराए गए हैं। किसी विशेष भारी-भरकम उपकरण की आवश्यकता नहीं है।

प्रश्न: क्या स्थापना के बाद झुकाव कोण को समायोजित किया जा सकता है?

उत्तर: हाँ. आर्क हिंज पर लॉकिंग बोल्ट को ढीला करें, अपने लक्ष्य कोण पर रीसेट करें, फिर सभी बोल्ट को फिर से कस लें।

प्रश्न: वारंटी अवधि क्या है?

 उत्तर: एल्यूमीनियम संरचनात्मक भागों के लिए 12 साल की वारंटी। विस्तारित वारंटी विकल्प परक्राम्य हैं।

प्रश्न: उत्पादन का नेतृत्व समय क्या है?

उत्तर: आम तौर पर जमा प्राप्त होने के बाद 7:15 कार्य दिवस, कुल ऑर्डर मात्रा के अधीन।
