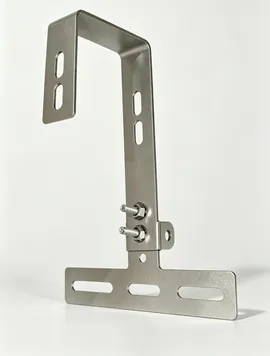

डबल-बोल्ट एडजस्टेबल टी-टाइप सोलर टाइल रूफ हुक

सामग्री

आपूर्तिकर्ता से इस प्रकार का डबल-बोल्ट समायोज्य टी-प्रकार सौर टाइल छत हुकज़ियामेन ऑनर एनर्जीसख्ती से अपनाता है: SUS304 स्टेनलेस स्टील;

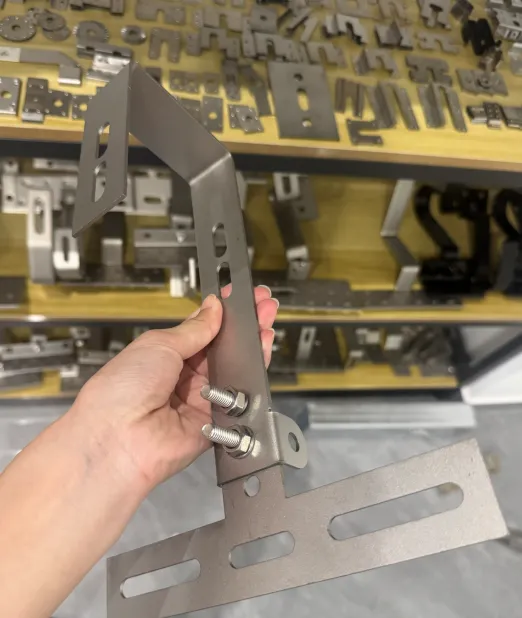

पाउडर-लेपित फिनिश के साथ एल्यूमीनियम मिश्र धातु भी उपलब्ध है (चित्र में दिखाया गया ग्रे पाउडर-लेपित संस्करण)।

संरचनात्मक विशेषताएं

· दोहरी लॉकिंग बोल्ट: ऊर्ध्वाधर बांह को सुरक्षित करें और कोण समायोजन की एक विस्तृत श्रृंखला को सक्षम करें, बड़े ऊंचाई के अंतर के साथ अनियमित आकार की टाइलें, जैसे कि स्पेनिश टाइलें, एस-आकार की टाइलें और चमकदार टाइलें पूरी तरह से फिट होती हैं।

· ऊर्ध्वाधर बांह पर स्लॉटेड छेद: ऊर्ध्वाधर ऊंचाई समायोजन की अनुमति दें।

· लंबे स्लॉट के साथ टी-आकार का आधार: छत के राफ्टरों से मजबूती से जुड़ने के लिए क्षैतिज फाइन-ट्यूनिंग का समर्थन करता है।

· बेंट टॉप लग: सोलर माउंटिंग रेल्स के कनेक्शन के लिए।

नियमित टी-टाइप टाइल हुक से अंतर

यह डबल-बोल्ट समायोज्य टी-प्रकार सौर टाइल छत हुक एक कोणीय मुड़े हुए ऊपरी भाग के साथ आता है, जो बहुत बड़ा कोण-समायोजन स्ट्रोक प्रदान करता है। इसे विशेष रूप से गहरी घुमावदार टाइलों वाली छतों के लिए डिज़ाइन किया गया है।

फायदा

· 3-तरफा समायोजन क्षमता (ऊंचाई, क्षैतिज स्थिति और चौड़े कोण की सीमा) स्पेनिश टाइल्स, एस-टाइल्स और चमकदार टाइल्स जैसे असमान, गहराई से घुमावदार छत टाइल्स को समायोजित करती है

· दोहरी लॉकिंग बोल्ट सख्त, अनियमित पिच वाली छतों के लिए स्थिर कोण निर्धारण सुनिश्चित करते हैं

· हेवी-ड्यूटी SUS304 स्टेनलेस स्टील (पाउडर-लेपित एल्यूमीनियम वैकल्पिक) से बना, उच्च भार-वहन और हवा प्रतिरोध के लिए 3-4 मिमी मोटा

· लंबे स्लॉटेड छेद ऑन-साइट इंस्टॉलेशन कठिनाई को काफी कम कर देते हैं

· 25 साल की सेवा जीवन के साथ 10 साल की वारंटी, दक्षिण पूर्व एशिया सौर परियोजनाओं के लिए अच्छी तरह से सिद्ध

डबल-बोल्ट एडजस्टेबल टी-टाइप सोलर टाइल रूफ हुक कैसे स्थापित करें

1. छत के राफ्टरों पर स्थापना बिंदु रखें, और टाइल को ऊपर उठाएं।

2. राफ्टर्स पर टी-आकार का आधार बांधें। लंबे स्लॉट क्षैतिज ठीक समायोजन की अनुमति देते हैं।

3. ऊर्ध्वाधर बांह पर बोल्ट को ढीला करें, और उचित ऊंचाई निर्धारित करने के लिए हुक को ऊपर और नीचे स्लाइड करें।

4. डुअल लॉकिंग बोल्ट को ढीला करके ऊपरी मुड़े हुए लग के कोण को समायोजित करें। सही कोण मिलने पर दोनों बोल्टों को मजबूती से कस लें।

5. बोल्ट के साथ सौर रेल को शीर्ष हुक लग पर माउंट करें। स्तर की दोबारा जांच करें.

6. टाइल्स को रीसेट करें और प्रवेश बिंदु पर वॉटरप्रूफ उपचार करें।

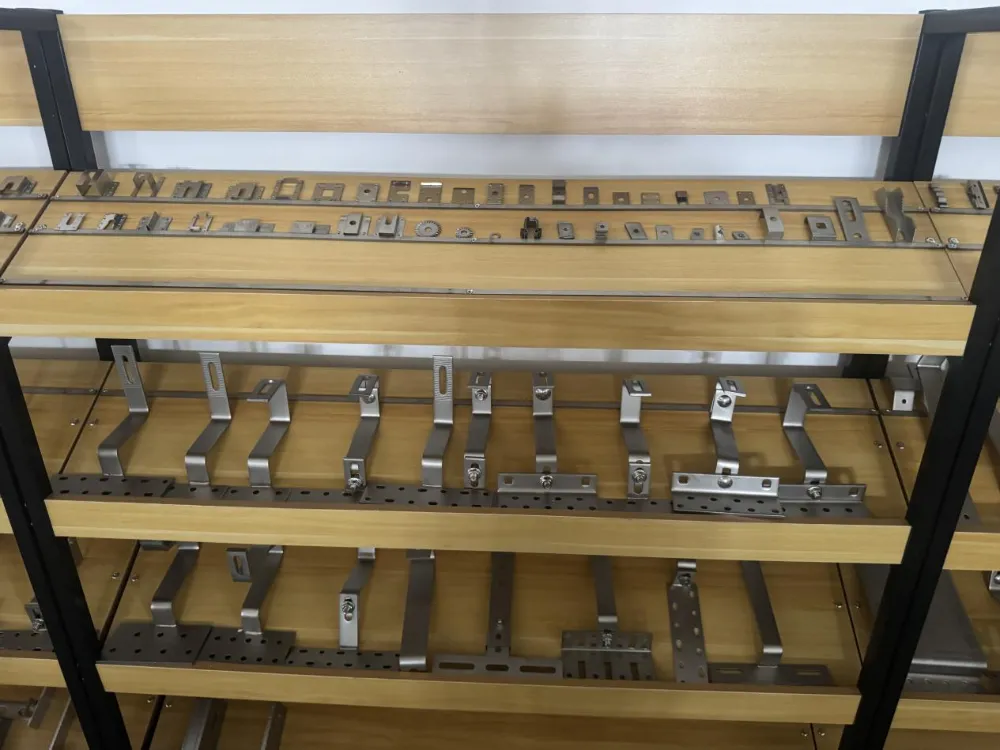

समायोज्य सौर टाइल छत हुक श्रृंखला

हम समायोज्य माउंटिंग ब्रैकेट की एक विस्तृत विविधता रखते हैं। किसी भी पूछताछ के लिए बेझिझक हमसे संपर्क करें।
